电能表专用敏感元件

南京南山作为值得信赖的计量仪表无源器件整合供应商，为电子式电能表生产企业提供专用直插和贴片式压敏电阻，PTC热敏电阻、NTC热敏电阻、以及高分子PTC（自恢复保险丝）等。

PTC-MZ2型

一、 关于 PTCR
PTCR是英语:POSITIVE TEMPERATURE COEFFICIENT THERMISTOR 的简称，意为正温度系数热敏电阻。PTCR 是BATIO3系的电子陶瓷通过加入微量的稀土元素，在高温下完成反应后得到了具有半导体特性的电子元器件，人们利用其独特的PTC特性，开发出了具有不同用途的新型电子元器件。主要应该于：过载过流保护元件、开关元件、传感器元件、节能灯软启动、电机启动元件、消磁元件。它主要的特性是：无触点、自动恒温、安全可靠，体积小，加热快等。

应用领域：
通讯设备用陶瓷PTC热敏电阻
MZ2系列PTC是一种自动保护，自动恢复，反复使用，无触点，无噪音，无火花的“万次保险器 ”
主要应用于程控交换机、配线架保安单元、网络接入设备、用户终端XDSL，电话机等。

工业及消费类电子用陶瓷PTC热敏电阻
主要应用于电源、电子变压器、工业控制系统、消费类电子、马达、音响功放、仪器仪表等

马达启动用陶瓷PTC热敏电阻
采用带有PTC热敏电阻器的启动电路，优于过去的重锤式启动电路，具有无触点、低噪声、高可靠性、长寿命等优点
主要用于冰箱、空调马达启动，变频空调启动、马达过热保护等电路

彩电消磁用陶瓷PTC热敏电阻
加热用陶瓷PTC热敏电阻

优点：
1．电阻器的电阻温度系数高；
　　2．电阻器的居里温度可以在-40℃到320℃范围内调节；
　　3．电阻器的阻值范围可在1Ω到10KΩ之间选择；
　　4．适用的工作电压范围宽，最大电压可以到1000V；
　　5．能实现多样化的结构；
　　6．电路运用简单，而且功耗低。
二、 PTC  命名
MZ
2 1 L 201 R M
热敏电阻器   PTC Thermistor 产品类型 类型 顺序号 开关温度 阻值（Ω） 欧姆OHM 误差
1、延时起动 MZ1 1.直线 M=±20%
2、限流类 2.弯曲引线 L 55。C 201=20X101 N=±30%
4、自控加热t MZ2 1.包封型 K 75。C 8R0=8.0
7、消磁类 2.塑胶套型 M 80。C
9、启动类 3.裸片型 N 100。C
MZ4 1.圆型 P 120。C
2.方型
M27 数字表示脚数
MZ2型 热敏电阻 MZ2 Type Thermistor
特性 Features
由于过流保护作用而用于通讯及交流电路中。
使用环境条件
环境温度：-10。C -- +60。C
相对湿度：40-75%(+40。C±2）
大气压力：86-106KPa
工作温度范围:   -10·C-- + 60·C
应用于变压器保护产品的技术参数
型号 Part No. 不动作电 动作电流 额定阻值 最大阻值 外形尺寸 典型功率
MZ21P4R7RM 390 900 4.7±20% 140 Φ19 x 6 35
MZ21P5R6RM 340 780 5.6±20% Φ17 x 6 30
MZ21P5R8RM 290 670 6.8±20% Φ14x 6 25
MZ21P100RM 220 510 10±20% Φ13 x 6 20
MZ21P150RM 170 400 15±20% Φ11.6 x 6 15
MZ21P220RM 140 330 22±20% Φ9.6x 6 10
MZ21P330RM 100 230 33±20% Φ7.4 x 6 5
MZ21P120RM 250 610 12±20% Φ19.5 x 6 35
MZ21P270RM 150 360 27±20% 270 Φ14 x 6 20
MZ21P390RM 100 240 39±20% Φ10 x 6 15

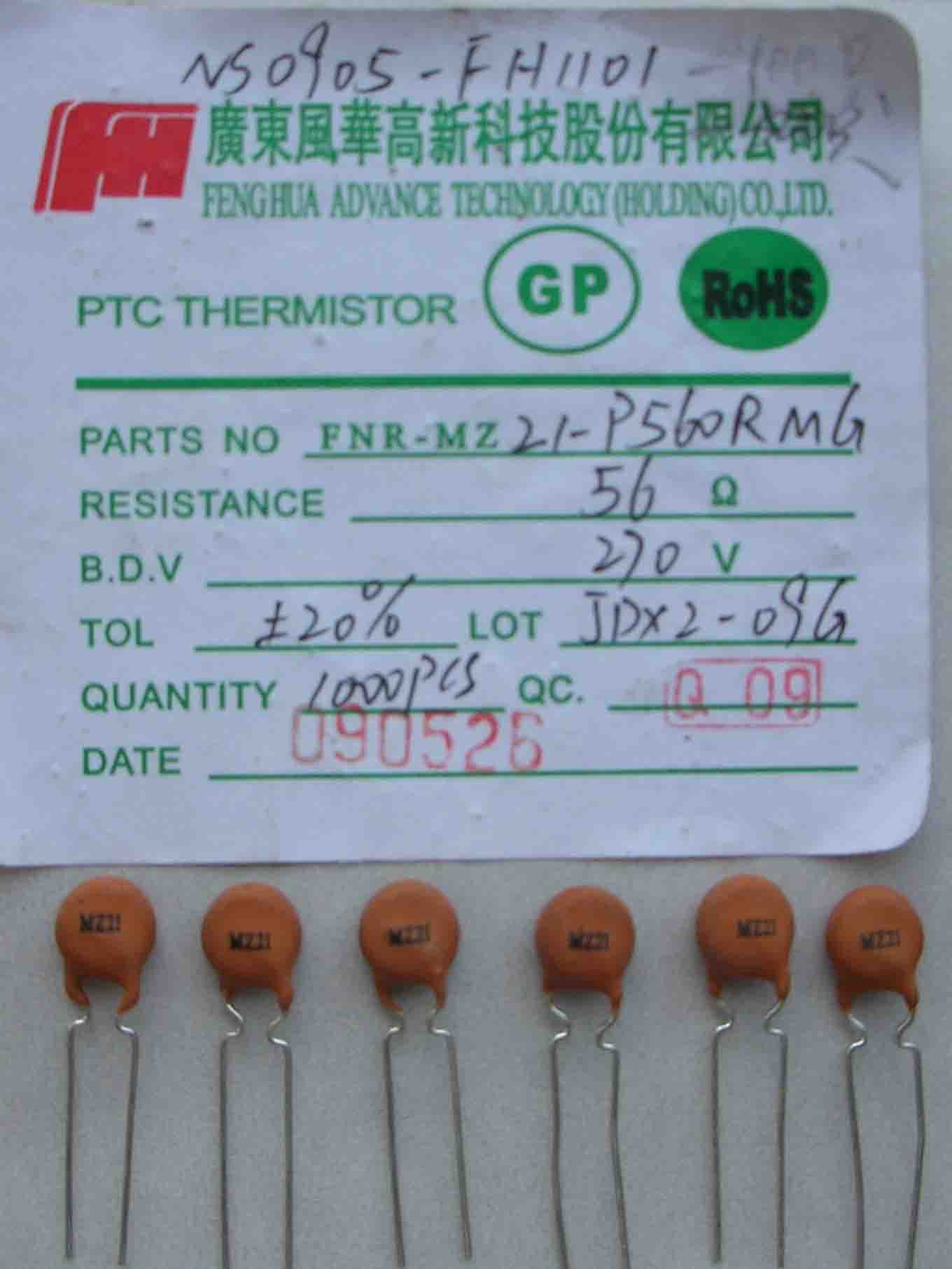

MZ21P560RM 80 190 56±20% Φ8 x 6 10
MZ21P820RM 60 150 82±20% Φ8x 6 10
MZ21P121RM 35 85 120±20% Φ6.5 x 6 5
MZ21P181RM 29 70 180±20% Φ6.5 x 6 3
MZ21-M201RM 10 20 200 80 Φ4 x 5 270v
MZ21-M151RM 15 30 150 Φ6.5 x 5
MZ21-M101RM 40 80 100 Φ8.5x 5
MZ21-M500RM 50 100 50 Φ8x 5
MZ21-M100RM 130 260 10 Φ8.5x 5
MZ21-M150RM 150 300 15 Φ10x 5
MZ21-M100RM 180 360 10 Φ15x 5
MZ21-N210RM 15 30 200 Φ4x 5
MZ21-N151RM 30 60 150 100 Φ6.5x 5
MZ21-N101RM 50 100 100 Φ6.5x 5
MZ21-N820RM 80 160 82 Φ8x 5
MZ21-N150RM 150 300 15 Φ13x 5
MZ21-N100RM 180 360 10 Φ15x 5
MZ21-N8R0RM 200 400 8 Φ15x 5
MZ21-N5R0RM 250 500 5 Φ18x 5
MZ21-N3R0RM 400 800 3 Φ25x 5

功率型NTC热敏电阻

NSP 功率型NTC热敏电阻器
主要技术参数 　 　
型号 额定阻值 (Ω) 最大稳态电流(A) 残余电阻 (Ω) 耗散功率 (mW/。C) 时间常数 （S）
NTC     5D5 5 1.00 0.318 9 18
NTC   10D5 10 0.70 0.694 9 18
NTC   60D5 60 0.50 1.690 9 17
NTC 200D5 200 0.10 5.633 9 16
NTC     5D7 5 2.00 0.255 14 27
NTC     8D7 8 1.00 0.485 12 27
NTC    10D7 10 1.00 0.554 12 28
NTC    12D7 12 1.00 0.734 12 28
NTC    16D7 16 0.70 0.903 12 28
NTC    22D7 22 0.60 0.997 12 25
NTC    33D7 33 0.50 1.337 14 26
NTC  200D7 200 0.20 5.610 15 26
NTC     3D9 3 4.00 0.108 15 28
NTC     4D9 4 3.00 0.171 15 28
NTC     5D9 5 3.00 0.189 15 29
NTC     6D9 6 2.00 0.194 15 28
NTC     8D9 8 2.00 0.360 15 30
NTC   10D9 10 2.00 0.412 15 30
NTC   12D9 12 1.00 0.587 15 30
NTC   16D9 16 1.00 0.722 15 31
NTC   20D9 20 1.00 0.724 15 30
NTC   22D9 22 1.00 0.855 15 30
NTC   30D9 30 1.00 0.920 15 31
NTC   33D9 33 1.00 1.012 15 31
NTC   50D9 50 1.00 0.125 15 31
NTC   60D9 60 0.80 0.352 15 30
NTC   80D9 80 0.80 1.809 15 31
NTC 120D9 120 0.80 2.714 15 30
NTC 200D9 200 0.50 4.506 15 30
NTC 400D9 400 0.20 8.868 15 30
NTC 2.5D11 2.5 5.00 0.086 17 43
NTC    3D11 3 5.00 0.900 17 45
NTC    4D11 4 4.00 0.135 17 45
NTC    5D11 5 4.00 0.140 17 46
NTC    6D11 6 3.00 0.216 17 46
NTC    8D11 8 3.00 0.230 17 46
NTC  10D11 10 3.00 0.248 17 46
NTC  12D11 12 2.00 0.416 18 46
NTC  16D11 16 2.00 0.423 18 47
NTC  20D11 20 2.00 0.461 18 47
NTC  22D11 22 2.00 0.507 19 48
NTC  30D11 30 1.50 0.600 19 48
NTC  33D11 33 1.50 0.661 19 48
NTC  50D11 50 1.50 0.919 19 50
NTC  60D11 60 1.50 1.094 19 50
NTC  80D11 80 1.20 1.490 19 50
NTC 1.3D13 1.3 7.00 0.056 18 60
NTC 1.5D13 1.5 7.00 0.066 18 62
NTC 2.5D13 2.5 6.00 0.079 18 62
NTC    3D13 3 6.00 0.083 18 62
NTC    4D13 4 5.00 0.108 20 63
NTC    5D13 5 5.00 0.113 20 64
NTC    6D13 6 4.00 0.153 20 64
NTC    7D13 7 4.00 0.169 20 62
NTC    8D13 8 4.00 0.175 20 62
NTC   10D13 10 4.00 0.185 20 62
NTC    12D13 12 4.00 0.284 21 63
NTC    15D13 15 3.00 0.303 21 63
NTC    16D13 16 3.00 0.304 21 62
NTC    20D13 20 3.00 0.335 21 62
NTC    30D13 30 3.00 0.465 21 62
NTC    47D13 47 2.50 0.729 21 63
NTC   120D13 120 2.00 1.912 21 63
NTC  1.3D15 1.3 1.50 0.043 21 76
NTC  1.5D15 1.5 8.00 0.067 25 76
NTC     3D15 3 7.00 0.680 25 80
NTC     5D15 5 6.00 0.101 25 81
NTC     6D15 6 5.00 0.140 25 82
NTC     7D15 7 5.00 0.156 25 82
NTC     8D15 8 5.00 0.160 25 80
NTC    10D15 10 5.00 0.162 25 78
NTC    12D15 12 4.00 0.225 25 75
NTC    15D15 15 4.00 0.234 25 83
NTC    16D15 16 4.00 0.248 25 84
NTC    20D15 20 4.00 0.259 25 83
NTC    30D15 30 3.50 0.394 25 83
NTC    47D15 47 3.00 0.612 25 84
NTC   120D15 120 2.50 1.482 25 85
NTC   0.7D20 0.7 12.00 0.016 31 85
NTC   1.3D20 1.3 9.00 0.033 31 99
NTC     3D20 3 8.00 0.049 31 102
NTC     5D20 5 7.00 0.078 31 103
NTC     6D20 6 6.00 0.102 31 100
NTC     8D20 8 6.00 0.128 31 97
NTC    10D20 10 6.00 0.146 30 97
NTC    12D20 12 5.00 0.176 30 98
NTC    16D20 16 5.00 0.191 30 98
NTC    0.7D25 0.7 13.00 0.013 36 124
NTC   1.5D25 1.5 10.00 0.024 36 124
NTC     3D25 3 9.00 0.039 38 124
NTC     5D25 5 8.00 0.063 38 123
NTC     8D25 8 7.00 0.103 38 123
NTC    10D25 10 7.00 0.117 38 124
NTC    12D25 12 6.00 0.140 38 125
NTC    16D25 16 6.00 0.044 40 125
      注：按用户的特殊要求供货。   (Annotate:Bases on buyer request) 　 　 　
　 　 　 　 　
规格 尺     寸
D(Max) L(Min) F(±1.0) T(max) d±0.05
φ5 6.5 31.00 5.000 4 0.55
φ7 8 31.00 5.0 4 0.55
φ8 9 31.00 5.000 5 0.7
φ9 10 31.00 7.500 5 0.7
φ10 11 31.00 7.5 5 0.8
φ11 12 31.00 7.500 5 0.8
φ13 14.5 30.00 7.500 6 0.8
φ15 16.4 30.00 7.5 6 1.0
φ20 22 29.00 7.5/10 7 1
D
L
F
d
T
