长电贴片三极管,贴片三极管


片式三极管全称:片式晶体三极管,也称为:贴片三极管贴片三极管是由二个"PN结"构成的片式半导体基础器件,所以通常也称双极型晶体管(Bipolar Junction Transistor:BJT),或简称为晶体管、三极管。因内部的两个"PN结"相互影响,使三极管呈现出单个"PN结"所没有的电流放大功能, 正是三极管这个重要的特性,开拓了"PN结"应用的新领域,促进了电子技术的发展。按内部结构上来分,晶体三极管有NPN型和PNP型两种类型。
贴片三极管的放大模式是建立在其发射结正偏,集电结反偏工作状态下。在参数表中用Hfe(直流电流增益)来表示其电流放大 能力,通俗来说就是放大倍数β值。在实际电路中,广泛的三极管应用就是建立这个特性基础上,所以,在选择晶体三极管时,一定要注意确定β值(β值的另一 个含义是:受发射结电压控制的基极电流Ib对集电极电流Ic的控制能力)。需要指出的是:三极管虽是一种电流放大器件,但在实际使用中常常利用三极管的电 流放大作用,通过电阻转变为电压放大作用。
贴片三极管还有截止和饱和二种工作模式,利用这个特性,其在开关电路中也得到了相应的应用(作为开关三极管时,开关速度将 比β值作为更重要的参数)。其工作原理是:在其工作于截止模式(发射结反偏,集电结反偏)时,若忽略反向饱和电流,相当于开关断开。当其工作于饱和模式 (发射结正偏,集电结正偏)时,贴片三极管将失去电流放大作用,若忽略饱和压降,三极管输出端近似短路,相当于开关闭合。
贴片三极管的种类繁多,目前,主要有以下系列产品:
通用型、开关型、带阻型以及场效应三极管。
目前国内贴片三极管主要生产厂家包括江苏长电科技(CJ)、风华高科(FH)等。国外贴片三极管品牌包括VISHAY(威世)、ST(意法半导体)、东芝 、AVAGO(安华高)等,目前在常规用途和封装方面,国内贴片三极管品牌与国外知名品牌相比没有较明显差距。

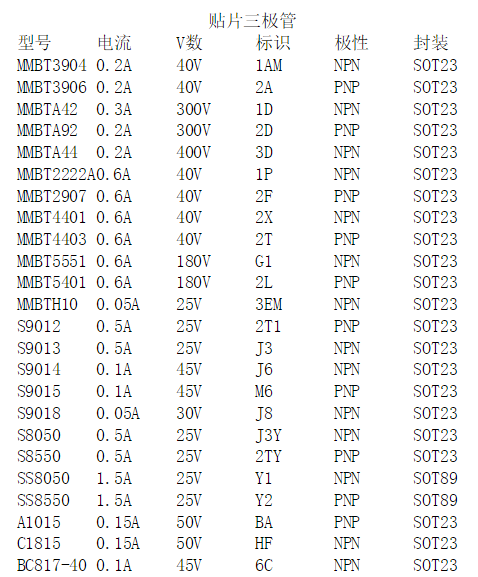

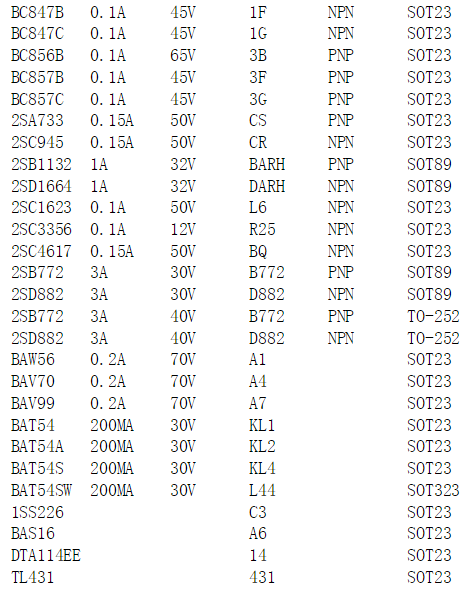

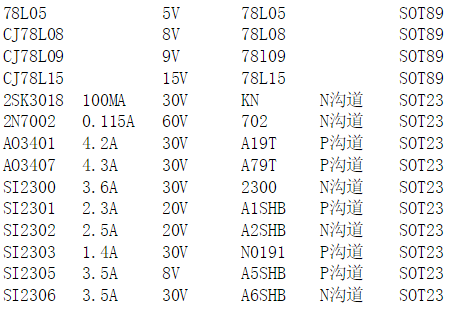

下面给大家看下贴片三极管的丝印含义


南京南山分别取得了风华三极管与长电三极管代理授权,如果您正在寻找替代VISHAY三极管代理、ST意法半导体三极管代理、东芝三极管代理、AVAGO安华高代理商的值得信赖的贴片三极管原厂供应商,欢迎来电垂询,或者去我们的某宝店-南山E店订购。
