32.768kHz有源晶振|32.768k晶振

应用在各类电子钟表、计时模块用途的晶振也被俗称为表晶/钟振，在此领域，EPSON为用户供全方位的产品线。其中音叉晶振的优势在于价格相对低廉，缺点在于负载电容匹配相对复杂，电路调试较麻烦（EPSON晶振代理商-南京南山联合爱普生原厂技术部门为规模级用户提供免费型号匹配选型报告）。而有32.768kHz源晶振和实时时钟模块（RTC）则可以轻松解决这个问题。尤其是爱普生最新推出的最高3.4ppm的高精度32.768khz温补晶振TG-3541CE以及汽车级的TG-3541CEA，将计时精度提高到了月误差9秒的精确水平。本页面仅提供普生晶振品牌kHz级有源晶振的8个常规型号规格书下载，其它两类kHz晶振，请点击下面两个链接：
音叉晶振 实时时钟芯片（RTC/实时时钟模块）

32.768k有源晶振
系列号	型号	产品编码	说明	频率	规格尺寸	规格书

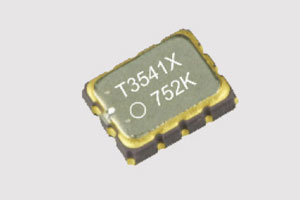

TG-3541CE	TG-3541CEXB	X1B0003510000	高精度温补晶振,有OE引脚的10脚贴片晶振。可供样品。	32.768kHz	3225
TG-3541CEA	TG-3541CEAXA	X1B0003510000	汽车级，10脚高精度TCXO。订货		3225
SG-3030CM	SG-3030CM32.768kHz B	X1B0002110001	小尺寸，常规品。现货多。		3215
SG-3030JC	SG-3030JC32.768kHz B	Q3102JC020001	现货		10.50x5.0
SG-3030JF	SG-3030JF32.768kHz B	Q3102JF020001			7.10x4.60
SG-3030LC	略	Q3102LC020005	订货		3.60x2.40
SG-3040JC		Q3103JC010001			10.50x5.0
SG-3040LC		Q3103LC020001			3.60x2.40

32.768khz晶振晶体主要被使用在各种时间显示的计时电路中，因此也常常被称为表晶或者钟振。其中无源的晶体谐振器因其相对低廉的价格，使用最为广泛，因为其切割方式，也被称为音叉晶振。爱普生的表晶钟振在全球市场具有重要市场地位，市场占有率长期居于第一位。

由于无源晶体对匹配电容和串联电阻等因素选择不合理，容易造成晶振不起振的现象。尤其在小批量试验时没问题，批量投产时却出现不起振现象较多，稳定性不好的情况最麻烦。对此，爱普生的建议是
1、首选使用32.768khz有源晶振或者实时时钟模块，由于内部电路都已经匹配好，可以有效避免不起振问题。
2、在产品选型阶段，就邀请EPSON原厂及其代理商南京南山半导体积极介入，出具针对性的电路匹配选型报告，通过专业的试验设备和选型经验将潜在风险彻底解除。
相关内容，请参阅：32.768kHz晶振不起振的终极解决方法
