应用在时钟、微型计算机等领域的爱普生原装进口32.768khz表晶钟振,亦可提供20kHz~120kHz范围的定制频率。是目前市场上使用非常广泛的石英晶体谐振器型号。在32768hz工作频率下具有较小的串联电阻(20kΩ Max.)。常用的负载电容有6pF、9pF、12.5pF等等。随着电子设备小型化的发展,MC-306有逐渐被更小尺寸的FC-135或MC-146等小型化32.768khz贴片晶振取代的趋势。
生产编码 | 标准型号 | 北美型号 | 标准频率 |
Q13MC30610002 | MC-306 32.768000kHz 9.0 +20.0-20.0 | MC-306 32.7680KA-AC5 | 32768hz |
Q13MC30610003 | MC-306 32.768000kHz 12.5 +20.0-20.0 | MC-306 32.7680KA-A5 | |
Q13MC30610004 | MC-306 32.768000kHz 7.0 +20.0-20.0 | MC-306 32.7680KA-AG5 | |
Q13MC30610012 | MC-306 32.768000kHz 8.0 +20.0-20.0 | MC-306 32.7680KA-AJ5 | |
Q13MC30610138 | MC-306 32.768000kHz 12.5 +20.0-20.0 | MC-306 32.7680KA-A5 | |
Q13MC30620001 | MC-306 32.768000kHz 10.0 +20.0-20.0 | MC-306 32.7680KA-K5 | |
Q13MC30620002 | MC-306 32.768000kHz 9.0 +20.0-20.0 | MC-306 32.7680KA-AC5 | |
Q13MC30620003 | MC-306 32.768000kHz 12.5 +20.0-20.0 | MC-306 32.7680KA-A5 | |
Q13MC30620004 | MC-306 32.768000kHz 7.0 +20.0-20.0 | MC-306 32.7680KA-AG5 | |
Q13MC30620006 | MC-306 32.768000kHz 6.0 +20.0-20.0 | MC-306 32.7680KA-E5 |

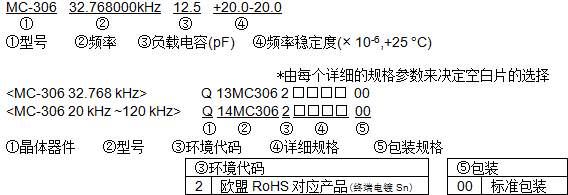

标准型号命名方法与爱普生原厂生产编码规则:

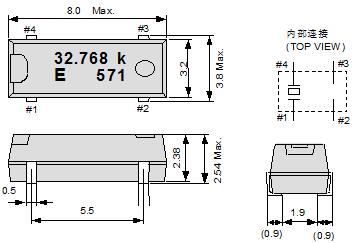

外部尺寸示意图:
