中高压贴片电容

规格书下载地址(PDF格式)

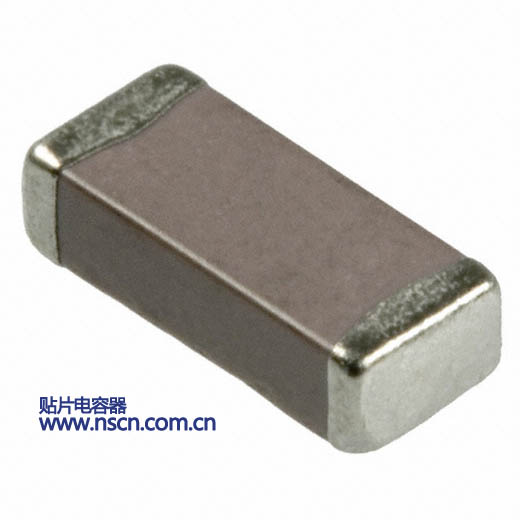

高压贴片电容图片

直流中高压贴片电容陶瓷电容)是在贴片电容的工艺技术、设备基础上,通过采用特殊设计制作出来的一种具有良好耐磨,高可靠性的产品。该产品适合与表面贴装,适合于多种直流高压线路,可以有效地改善电子线路的性能。风华中高压贴片电容分为低损耗中高压电容 X7R中高压中高压电容Y5V中高压中高压电容和采用了封装形式使工作电压达到5000V的封装型中高压电容四类。封装型中高压贴片电容是在常规中高压贴片陶瓷电容的基础上封装树脂包封层,从而有效避免了高压表面飞弧的产生,防潮性好。可应用于环境苛刻且工作电压高的电子线路。


风华高科作为国内最大的直流中高压贴片电容生产制造企业之一,是中国最大的新型元器件及电子基础材料的科研、生产和出口基地,全球八大片式元器件制造商之一,被列入国家520户重点大型国有企业集团,是全国技术创新试点企业、国家通讯产品国产化配套元件定点企业以及全国36家扩大企业博士后流动站之一。风华产品无论是在可靠性、一致性等各个方面都无可挑剔。南京南山作为大型风华代理商,长期以来坚持原厂进货渠道,并被授予电能表行业唯一一个行业授权经销商。了解中高压贴片电容价格、规格、型号参数,查看风华电容代理证书,请联系南京南山客服电话400 888 5058


导购


工作电压与充电电流指标

中高压贴片电容常规额定电压:
100V    200V    250V    500V    1000V    2000V    3000V    4000V
我们都知道风华通用型贴片电容都可以在三倍工作电压下正常使用,而对中高压贴片电容而言,实际工作电压要低于额定工作电压1.2~1.5倍使用。具体指标如下:

额定电压

测试电压

最大充电电流

测试时间

≤1000V

1.5倍额定电压

50mA

5S

1000V~2000V

1.2倍额定电压

50mA

5S

≥2000V

1.2倍额定电压

10mA

5S

特性

v 叠成独石结构。

v 体积小,电容量高,能在高电压下工作。

v 具有良好的可焊性和耐焊性。

v 技术指标(见下表:)特性:

规格尺寸

目前风华代理南京南山可以提供0603、0805、1206、1210、1808、1812、2220、2225、3012、3035共十个规格。具体容量范围详见规格书。


贴片电容用途

※模拟或数字调制解调器。

※局域网/广域网接口界面。

※日光灯启动辉器照明电路。

※倍压电器。

※直流变送器。

※背光源驱动电路。

包装方式及数量:

0402(10k/盘),0603、0805和1206三个封装4k/盘,2225封装500pcs/盘。1812封装1K/盘,其余封装2k/盘


热销贴片电容型号

风华代理授权说明 免费样品申请 南京南山客服电话
