风华贴片合金电阻/台湾光颉VIKING豪欧电阻/采样电阻

风华贴片合金电阻规格书下载地址(PDF格式)
光颉合金贴片电阻规格书下载

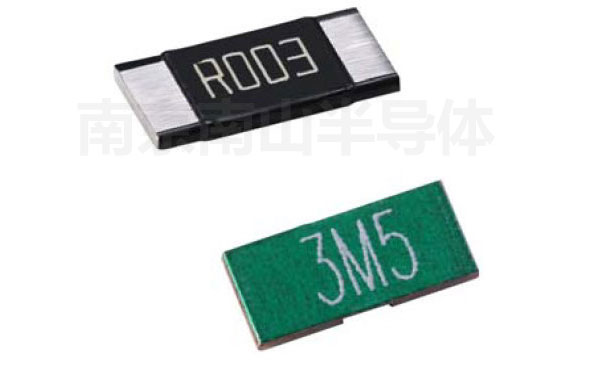

贴片合金电阻

合金电阻是一种贴片豪欧电阻,常用阻值在1豪欧~15豪欧之间,温度系数50ppm。尺寸主要是2512规格,2010用量要少很多。主要用途是作为采样电阻使用,如电源电路、发动机电路的电流检测之用。南京南山是风华合金电阻的国内一级代理商,同时我们也分销风华高科旗下的台湾光颉(VIKING)品牌LR系列。
常规风华贴片电阻最大额定功率是1W,但是在有些特定电路中,需要使用更高额定功率的贴片电阻以提高电路安全性。这时,普通的用陶瓷为基材的贴片电阻从工 艺上较难实现。为此,风华特别开发了应用在大功率场合的合金贴片电阻,在结构上用合金层代替了与普通贴片电阻的陶瓷基片,整个构造上包括: 合金层、铜层、锡焊接层、保护层和表面印刷的阻值标记几部分。

导购

贴片合金电阻购买须知

生产厂家:广东风华高新科技股份有限公司
授权代理商:南京南山半导体有限公司
电阻封装形式:SMD(贴片封装)
封装尺寸:包括1206,1210,2512三个常规封装尺寸。
电阻额定功率:1W~3W,最高可达3W,较常规厚膜贴片电阻的额定功率大大提高。
最低温漂(TCR):±50ppm/℃
可选贴片电阻精度:1%,2%,3%,5%
最小包装数量:1206和1210封装 5k/盘;2512封装 4k/盘

风华合金贴片电阻规格型号命名方法

我们通过具体型号作为例子来说明风华合金电阻的规格和命名规则:
MG N 12 H R03 FGT

1、MG:是合金贴片电阻器产品代号;
2、N: 第二位是额定功率代号,其中N表示额定功率为3W,其他可选额定功率包括:C(1W)、K(1.5W)、L(2W)、M(2.5W)共5个额定功率值可选
3、12:第三个是合金贴片电阻封装封装代号(也可以称为型号代号)。12意思是这是一个2512封装合金贴片电阻,其他代号有:06(1206);10(1210) 共三个封装型号可选。
4、H:电阻温度系数代号。H代表±50ppm/℃,其他可选温度系数代号有:X:±75ppm/℃;K:±100ppm/℃;
5、R03:合金贴片电阻阻值代码。需要注意的是,单位是欧姆(Ω),小数点用R表示;单位是mΩ(毫欧),小数点用M表示。R03即表示该合金贴片电阻的阻值是0.03欧姆。R22表示0.22欧姆;R047表示阻值为0.047欧姆;而M50表示0.50mΩ;2M50表示阻值为2.50mΩ(毫欧)。其他阻值规则与通用型贴片电阻相同。
6、F:电阻值误差精度代号。F(代表:±1%)、G(代表:±2%)、H(代表:±3%)、J(代表:±5%)
7、G:电阻结构代号:风华合金贴片电阻的工艺和构造有两种,具体构照图见合金贴片电阻规格书
8、T:电阻包装方式代号: T表示编带包装;B表示塑料盒包装;C:塑料盒散装。这个与通用型贴片电阻含义完全相同。

合金电阻特点

最高功率可达3W
最低TCR为±50ppm%/℃
适应再流焊与波峰焊
适于做电流探测用电阻器如电源电路、发动机用电路等。
装配成本低,并与自动装贴设备匹配
机械强度高,高频特性优越
符合ROHS指令要求

合金电阻常用型号

LR12FTDS0M50
LR12FTDS0M75
LR12FTDSR001
LR12FTDS1M50
LR12FTDSR002
LR12FTDRR001G
LR12FTDR1M50G
LR12FTDRR002G
LR12FTDR2M50G
LR12FTDRR003G
LR12FTDR3M50G
LR12FTDS6M50G
LR12FTDSR007G
LR12FTDSR008G
LR12FTDSR009G
LR12FTDSR010G
