关于1N4148贴片二极管封装和型号介绍
1N14148是南京南山半导体有限公司主营一款贴片二极管（注意，型号的第一位是阿拉伯数字1，而不是英文字母I，一小部分人可能错写成“IN4148”。）南京南山目前可以提供风华、长电、星海等多个品牌的同款产品。以下仅就其常见的贴片封装形式与对应的规格尺寸加以说明。如需购买，请咨询南京南山官方网站www.nscn.com.cn在线客服。对于小批量用户提供拆盘零售服务。以下为正为：
二极管是用半导体晶体材料制成的，所以，又称晶体二极管。它是具有一个PN结的非线性元件。半导体二极管的两个电极之间的正向电阻和反向电阻相差很大，所以，它具有单向导电性。
半导体二极管种类、型号很多。按封装形式可分为玻璃管封装型，塑料封装型、厚膜封装型；
一、二极管的分类
根据用途不同常用二极管可分下列几类：开关二极管、整流二极管、稳压二极管、发光二极管、瞬变抑制（TVS）二极管、肖特基（势垒）二极管、快恢复二极管等。
根据所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si管）。下面将重点介绍1N14148贴片二极管的封装和型号命名:
二、1N14148概述
IN4148是一种小型的高速开关二极管（规格书下载地址：http://www.nscn.com.cn/new_pdf/nscn/kaiguanerjiguan.pdf），属于高频小信号类型。非常适合一般场合做普通整流用。开关比较迅速，广泛用于信号频率较高的电路进行单向导通隔离，通讯、电脑板、电视机电路及工业控制电路中常用它。由于需求量大，市场上供应充足，购买和选用都非常方便，价格低廉，通用性极广。三、1N4148二极管封装
由于1N4148二极管的用途特别广泛，为了适应不同电子设备生产制造企业不同需要，元器件生产企业提供了丰富的封装，如LL-34、SOD-123、SOD-323、SOD-523、0603、1206、SOT-23等，下面将就各封装的外形规格尺寸、焊盘尺寸等基本信息加以介绍。1、1N4148玻封二极管：
（1）封装名称：LL-34 MINIMELF DO-213AA
（2）形状图片：
（3）外部规格尺寸：
| DIM | LL-34 | |
| MIN | MAX | |
| A | 3.302 | 3.505 |
| B | 1.397 | 1.499 |
| C | 0.35 | 0.5 |
2、塑封二极管
（1）SOD-123封装
a、封装名称：SOD-123
b、形状图片：
c、外形尺寸（单位：mm）：

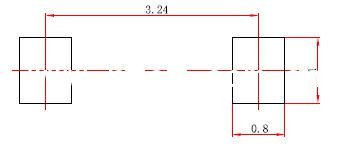

c、焊盘尺寸（单位：mm）：
中心距——3.24
脚宽——0.55
焊盘宽——1
脚长——0.50
焊盘长——0.80
技术要求：塑封体尺寸2.70*1.60mm；未注公差为±0.05mm；
2）SOD-323封装
a、封装名称：SOD-323
b、形状图片：

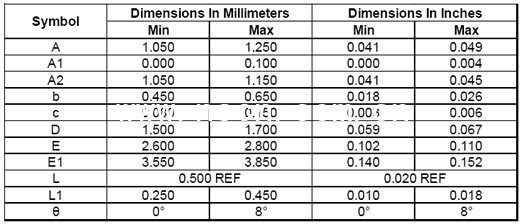

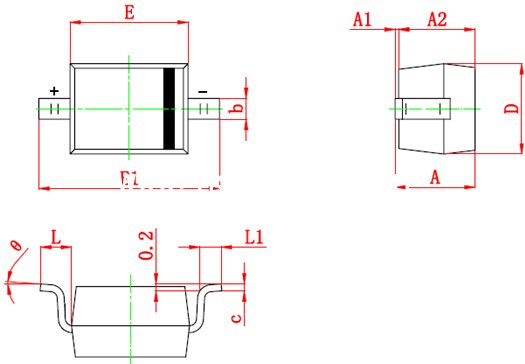

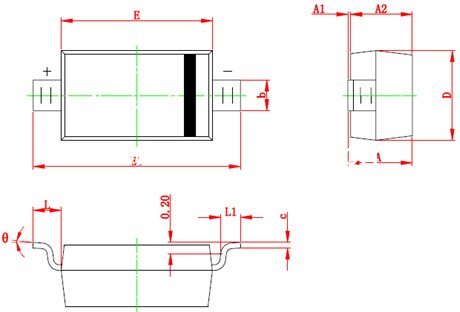

c、外形尺寸：
SOD-323封装1N4148二极管尺寸查询表
说明：

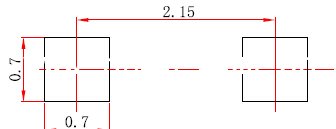

中心距——2.15
脚宽——0.30
焊盘宽——1
脚长——0.43
焊盘长——0.70
技术要求：塑封体尺寸1.70*1.30mm；未注公差为±0.05mm；
（3）SOD-523封装
a、封装名称：SOD-523
b、形状图片：

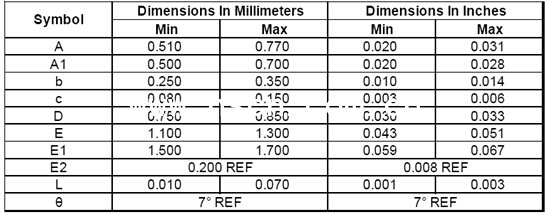

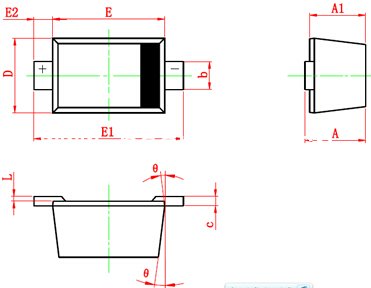

c、外形尺寸：
SOD-523封装外部尺寸示意图
SOD-523封装外部尺寸查询表
SOD-523封装焊盘尺寸图
说明：
中心距——1.42
脚宽——0.20
焊盘宽——0.60
脚长——0.30
焊盘长——0.70
技术要求：塑封体尺寸1.20*0.80mm；未注公差为±0.05mm；
3、厚膜封装二极管

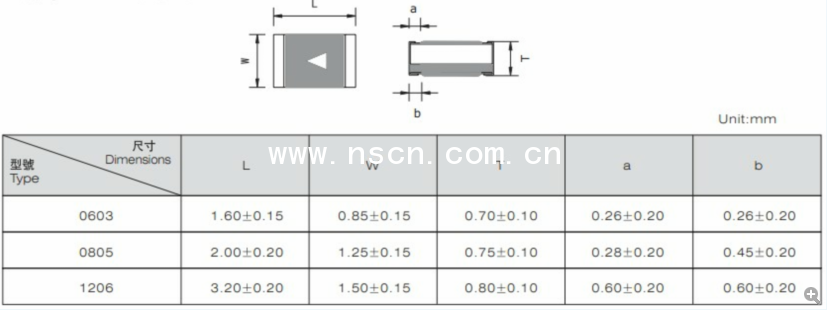

常见的有0603、0805和1206三种厚膜贴片封装。具体外形尺寸如下：
4、1N4148二极管的SOT-23(三极)封装
（未完待续）
注;以上资料由南京南山收集整理，转载请注明原文链接：http://www.nscn.com.cn/tech/2667.html ，否则法律后果自负。
