以薄膜电阻与合金电阻为代表的精密电阻市场迅速扩大

自进入21世纪后，国内和国际市场对合金电阻和薄膜电阻在内的以超高精度精密（如万分之一/0.01%）同时具备超低温漂如5ppm的超精密的分立电阻及电阻网络的需求迅猛增长，尤其是在精密仪表、工业、医疗与电信应用领域。目前国外主要品牌包括Vishay、TT电子等，台湾viking具有较强的市场竞争力。国内精密电阻品牌以风华高科为代表，已经在生产规模和性价比上具有了替代国外产品的规模成本与技术实力。南京南山作为风华高科直接授权的全国8家代理商之一，与风华高科密切协调，通过近年来的不断努力迅速取得了市场的快速发展。

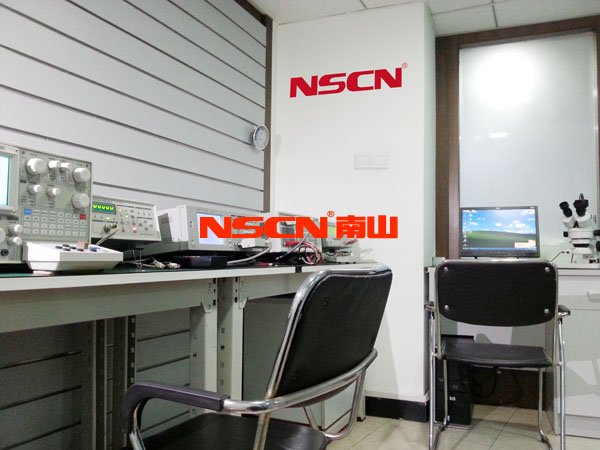

精密电阻例行监测实验室

为了实现更高的测量精度，市场对高精度电阻器件提出了更高的要求，它们需要具有更小的容差、更低的电阻温度系数(TCR)和更高的稳定性。一般而言，精密 电阻的容差要小于0.5%，TCR小于±50ppm/℃。但是，有些电阻制造商把1%和0.5%的容差确定为厚膜器件的精度等级。任何存在精密模拟电路的地方，精密电阻网络都有用武之地。他解释说，以医疗设备为例，在这些应用中必须测量一些物理参数的微小变化，因此要求电路的前端具有极高的精度。
随着数字电子的发展，稳定性变成了越来越重要的参数。他说：“许多电路板把数字电子器件与模拟前端组合在一起，因此器件在电路板上稳定性变得和初始容差一样重要，甚至更加重要。它将变得和初始容差一样重要。”过去，精密电阻一直是薄膜技术的领地，但现在厚膜材料也能够实现比较低的容差。例如，现在可以找到容差为1%甚至0.5%的厚膜贴片电阻阵列。这方面发展的关键是成本：厚膜器件总是比薄膜器件便宜得多。但是，大多数高精度器件仍将采用薄膜技术。贴片电阻也在不断地改进。例如，Stackpole Electronics Inc.公司扩展了它的RNC系列精密Nichrome薄膜贴片电阻，扩大了电阻范围，容差可达0.01%，TCR值为5ppm和10ppm。镍铬铁合金(nichrome)作为薄膜电阻元件的优点，一直在于能以0.1%的容差和25ppm的TCR提供较宽的电阻范围。 该公司指出，关键是利用相对便宜的镍铬铁合金薄膜技术可以获得很高的稳定性。


南京南山十周年客户答谢会现场
TT电子IRC先进薄膜部electronics IRC Advanced Film Division是高精度电阻器件市场中的另一家大型厂商。它最近推出的高精度产品是其PFC Divider系列精密贴片分压器，其中采用TaNFilm技术的面向精密性能，采用IRC的Tantalum Ultride技术的面向超精密和高稳定性电路。这两种版本都采用1206封装。PCF贴片电阻具有很宽的阻值范围，从1Ω到2.0 MΩ，额定功率为50mW、62.5mW、100mW、125mW、250mW和500mW。最大工作电压从25V到150V，额定容差可 达±0.01%，TCR为±5ppm/℃。 IRC扩展了它的PCF系列精密薄膜贴片电阻，电阻范围和容差值范围扩大，有八种封装尺寸：0201、0402、0603、0805、1206、 1210、2010和2512。典型应用包括领域中的精密电路，覆盖仪表、工业应用、医疗设备、电脑、电源和电信等领域。Vishay公司的WSLS2512 器件采用特殊选择的材料，这些材料可在需要对敏感电路进行高精度电流监控且稳定性要求严格的高温(125℃) 应用中实现电流感应。例如汽车电子控制应用，包括引擎、传动及污染控制设备。该器件的电阻值范围是0.01~0.1Ω，容差低至±0.5%，TCR值低 至±30ppm/℃。

风华高科总经理为南京南山颁发授权书
SMNZ器件可单独使用也可作为分配器成对使用，其应用包括仪表与差分放大器、桥接网络、桥接电路中的射频臂、医疗与测试设备，以及军事与航天系统。Vishay还推出了一款表面贴装Power Metal Strip电阻，该电阻在2,000小时的工作负载中最大电阻变化仅为0.5%，因此可实现更高的电阻稳定性。相比之下，典型电流感应电阻在1,000小时工作负载中，电阻稳定性≤1%。Vishay公司一直是超高精度电阻网络的最大制造商之一。最近该公司推出了SMNZ高精度Z箔四电阻网络，该器件在0℃~+60℃时具 有±0.05ppm/℃的低绝对TCR，在温度为55℃~+125℃时绝对TCR为±0.2ppm/℃。此外，据说该器件在额定功率时还具有5ppm的出 色PCR跟踪，并且具有0.01%的匹配容差。

南京南山庞大的现货库存

Tantalum Ultride分压器据称有较高的性能，电阻范围是1k~50kΩ，额定功率为50mW。该分压器的绝对TCR为±10ppm/℃，TCR跟踪低 至±1ppm/℃，绝对容差可达±0.02%。在70℃的环境温度下，以额定功率连续运行1,000小时的分比相对稳定度可达低于50ppm，同样条件下 的绝对稳定度小于0.02%。据介绍，TaNFilm电阻元件可以提供优异的环境性能与精度，以及具有更好的TCR、容差和稳定性。TaNFilm PFC分压器的电阻范围是10Ω~150 kΩ，封装额定功率为250mW。该分压器的最大额定电压为100V，绝对TCR低至±25ppm/℃，TCR跟踪低至±5ppm/℃。TaNFilm分压器适用于电池监控、电压参考、电压转换、电压调节器、逻辑电平转换、DC/DC转换器和电源，以及COTS应用。
专门用于高稳定性应用，包括医疗设备、石化设备、仪表和测试设备、军用航空电子设备和导弹制导。

南京南山半导体业务大厅

IRC的精密电阻网络采用单边单片设计，以消除环绕端接引起的寄生效应。该器件属于IRC公司的CHC-Precision系列，采用陶瓷BGA封装，所有电路都位于器件的底面，以避免环绕端接。
这种BGA器件的电阻范围是10Ω~100kΩ，TCR跟踪可达±5ppm/℃，分比相对容差可达±0.05%，绝对容差可达±0.1%，绝对TCR可达±25ppm/℃。其应用包括工业设备、工艺监控、医疗设备和仪器仪表。厂商正在确定SOT-23分压器网络的规格，准备用于军事、航天、工业和医疗应用中的增益电路。

TT电子公司旗下BI Technologies电子元件部Electronic Components Division今年推出了一款符合RoHS的SOT-23精密分压器网络——SS103KITLF。该网络在一个样本套件中提供，该套件包含三个分压器：
SS103VD07FAQLF7，电阻值为10kΩ/20kΩ (1:2)，绝对容差可达1.0%，相对分比容差低至0.05%， TCR为±25 ppm/℃，最大TCR跟踪为5 ppm/℃。 SS103VD06CBQLF7，电阻值为11.3kΩ/101.7kΩ (1:9)，绝对容差低至0.25%，相对分比容差可达0.1%，TCR为±25 ppm/℃，最大TCR跟踪为5 ppm/℃。SS103VD01DQLF7，电阻值为12.4kΩ/20kΩ (0.62:1)，绝对容差低至0.5%，分比相对容差低至0.1%，TCR为±25 ppm/℃，最大TCR跟踪为5 ppm/℃。
