今天给大家介绍
400G QSFP-DD光模块中搭配的
晶振:
SG3225EEN,156.25MHz,CJGA,X1G005221000800。爱普生的高性能晶振
SG3225EEN是目前5G通信网中
PAM4光模块参考晶振的主要型号,
SG3225EEN是一款低抖动输出类型LV-PECL的
差分晶振,料号为
X1G005221000800,常用的频率为
156.250000MHz,CJGA。尺寸为3225,
工作温度范围在-40°C to +85°C。那么为什么说SG3225EEN,156.25MHz,X1G00522100080适用400G QSFP-DD光模块呢?主要是因为鉴于目前400G QSFP-DD光模块的封装及结构尺寸,其内部器件均需要小型化,选择时钟发生器不太现实,时钟发生器必须要一款晶振/晶体搭配,且功耗不小,也会占用较大的设计空间,因此研发人员直接选用小封装、高性能、低功耗的晶振。目前小封装的晶振厂家比较多,但是做到高性能的比较少,因为晶振输出的频率必须要达到最低三级时钟标准,且是差分信号输出,且稳定度要求极高(热插拔及长期工作)。这里我们推荐
SG3225EEN,156.25MHz,CJGA小封装晶振。
SG3225EEN的RMS jitter可以达到0.05 ps(156.25MHz),频率稳定度最高达到±25ppm,输出频率在25M到200M之间可选,直接支持PAM4光模块需要的LVPECL格式电平输出。
X1G005221000800采用金属封装,且最高工作温度支持105℃,全温度范围指标一致,非常适合400G QSFP-DD之类的线路侧光模块设计,而且
SG3225EEN系列晶振的差分输出摆幅在800~1600mV,刚好在后端DSP的需求范围内,可以直接用于后端DSP设计,无需转换。并且去年爱普生将
SG3225EEN频率上限从200MHz扩展到500MHz,
5G通信网络需要在噪声水平降至最低的情况下,保证高速和宽带。通信设备的高频低抖动参考时钟可以实现这个要求。使用
SG3225EEN,156.25MHz,CJGA,X1G005221000800,客户可以从基模晶体输入一个具有极低相位抖动和功率的高频基准(最高500MHz),从而获得良好的相位噪声。下面
南山电子就给大家分享

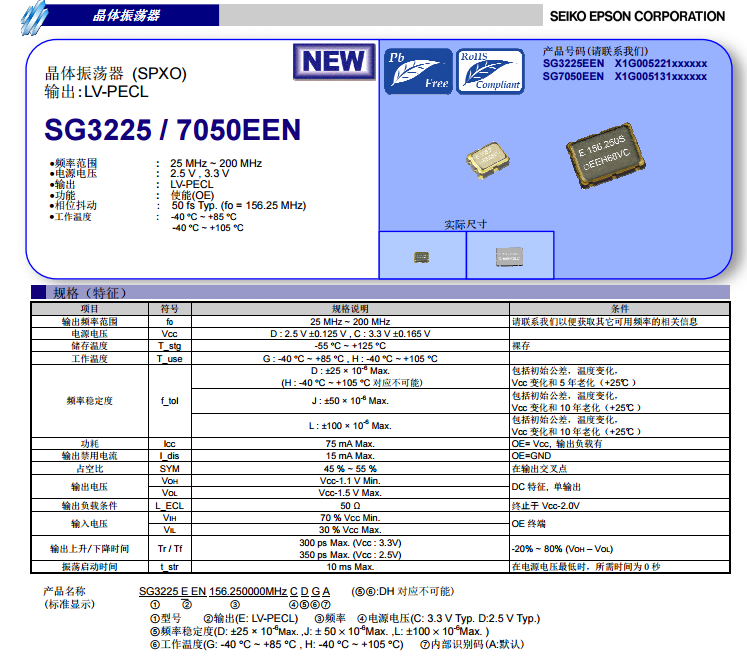

SG3225EEN规格书,以供大家选型参考:
以上就是
X1G005221000800的规格书,随着移动互联网、云计算、大数据等技术的高速发展,通信行业也急需把网络从10G、40G升级到100G再到400G,其中OSFP、QSFP-DD和CFP8是可能的几种备选方案,出于技术成本要求,CFP8目前大部分厂家没有在继续开发,目前OSFP和QSFP-DD是400G光模块的两种主流模式,其中QSFP-DD 可向后兼容 QSFP,而 OSFP 不兼容,所以
400G QSFP-DD光模块是目前的主流方案,这时候支持更为苛刻的环境(光模块长期密闭),散热要求更高,且最高工作温度支持105℃的
SG3225EEN,156.25MHz,CJGA,X1G005221000800变得愈发重要,作为
