SG3225EEN在PAM4光模块和400G，QSFP-DD光模块中的应用

今天给大家介绍下SG3225EEN在PAM4光模块和QSFP-DD光模块中的应用。光模块市场已发展至400G光模块，厂商都在加紧研发，抢占热点。而不少主流厂商都选择QSFP-DD光模块为400光模块的封装，那么PAM4光模块和400G QSFP-DD光模块有哪些区别呢？SG3225EEN又是怎么应用在PAM4光模块和QSFP-DD光模块中的呢？

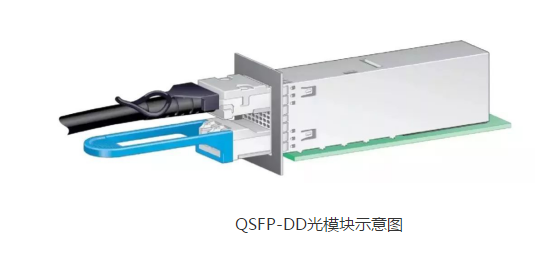

南山电子小编来给大家一一解答：首先给大家介绍下PAM4光模块：PAM4是PAM(脉冲幅度调制)调制技术的一种。PAM信号是继NRZ后的热门信号传输技术，也是多阶调制技术的代表，当前已被广泛应用在高速信号互连领域。从4G至即将到来的5G，流量增长非常迅猛，如何缩小流量和收入的不平衡是运营商面临的一大痛点，有效降低剪刀差的措施是降低成本。在移动承载网设备的成本构成中，光模块占比越来越大。如果可以有效降低光模块的成本，无疑会对降低整网设备成本起到至关重要的作用。基于单通道50 G PAM4技术的400 GE/200 GE/ 50GE可以很好适配5G对网络成本以及性能的诉求，构筑从接入、汇聚到核心网的解决方案。鉴于目前PAM4光模块有50G，100G，400G等，其中400G光模块是发展趋势所向，而不少主流厂商都选择QSFP-DD为400光模块的封装，所以行业内也称之为QSFP-DD光模块。以前OSFP、QSFP-DD和CFP8是可能的几种备选方案，出于技术成本要求，CFP8目前大部分厂家没有在继续开发，目前OSFP和QSFP-DD是400G光模块的两种主流模式，其中QSFP-DD 可向后兼容 QSFP，而 OSFP 不兼容，所以400G QSFP-DD光模块是目前的主流方案。QSFP-DD双密度四通道小型可插拔封装是QSFP-DD MSA小组定义的一种高速可插拔模块的封装，作为400G光模块封装，使数据中心能够根据需要有效地增长和扩展云容量。采用8通道电气接口，每通道速率高达25Gb/s（NRZ调制）或50Gb/s（PAM4调制），提供高达200Gb/s或400Gb/s聚合的解决方案。QSFP-DD光模块可在单个交换机插槽中实现高达14.4Tb/s的聚合带宽。终上所述QSFP-DD光模块的特征在400G应用（例如数据中心互连）具有很大的优势。预计大规模数据中心即将部署400G， QSFP-DD或将成主流封装。鉴于目前400G QSFP-DD光模块的封装及结构尺寸，时钟发生器必须要一款晶振/晶体搭配，且功耗不小，也会占用较大的设计空间，因此研发人员直接选用小封装、高性能、低功耗的晶振。目前小封装的晶振厂家比较多，但是做到高性能的比较少，因为晶振输出的频率必须要达到很低三级时钟标准，且是差分信号输出，且稳定度要求很高（热插拔及长期工作）。这里我们推荐SG3225EEN,156.25MHz小封装晶振。SG3225EEN的RMS jitter可以达到0.05 ps（156.25MHz），频率稳定度可达到±25ppm，输出频率在25M到200M之间可选，直接支持PAM4光模块需要的LVPECL格式电平输出，SG3225EEN采用金属封装，且工作温度支持105℃，全温度范围指标一致，非常适合400G QSFP-DD之类的线路侧光模块设计。下面给大家看下QSFP-DD光模块的示意图：

其实SG3225EEN之前就应用在PAM4光模块中，一般是100G中，现在又将应用在QSFP-DD光模块中，作为400G QSFP-DD光模块的搭配晶振，南山电子备有SG3225EEN现货，作为爱普生晶振在中国大陆地区选择的两家国内样品仓库之一，南山电子现拥有近千种现货库存，可以为客户提供小批量样品快速发货服务，南山电子除了以上SG3225EEN以外，还提供其他各种型号有源晶振和无源晶振，温补晶振，差分晶振等，欢迎各位新老顾客来电垂询，或者直接到我们某宝店——南山E店直接购买。
