5032温补晶振的一些常用型号和实例应用

大家好,今天给大家介绍下5032温补晶振的一些常用型号和实例应用。5032晶振是常用的一种尺寸的晶振,而5032温补晶振因为其高精度高稳定性而被广泛应用。小尺寸封装5.0mm*3.2mm*1.45mm,非常节省空间,便于设计与使用。
其实爱普生推出了一系列的5032温补晶振:以TG5032CAN、TG5032SAN、TG5032CDN、TG5032SDN、TG5032CBN、TG5032SBN、TG5032CCN、TG5032SCN为例,这一系列的5032温补晶振都具有很宽泛的频率范围,可在10MHz~ 50MHz内设定其工作频率,较宽泛的频率范围使得用户有更多的选择,可作为各类设备的参考时钟,便于电路设计,可在通信设备、汽车电子、消费电子、工业电子等领域发挥重要的作用。
这时候有人要问了有带压控的5032温补晶振吗?答案是肯定的,TG5032系列VC-TCXO晶振还具有高稳定的频率温度特征,TG5032CGN、TG5032SGN、TG5032CFN、TG5032SFN这一系列5032温补晶振具有较优的频率温度特征,频率不会随着使用时间的推移而发生大的变化。该系列5032温补晶振的额定工作范围-40℃~+85℃内可稳定工作,使得信号频率的误差很小。即使工作温度发生一定的变化,晶振的精准度性能依然很好,可在条件比较严苛的环境中使用。该晶振的存储温度范围为-40 ºC ~ +90 ºC,对存储环境的要求也比较低,存储比较方便。

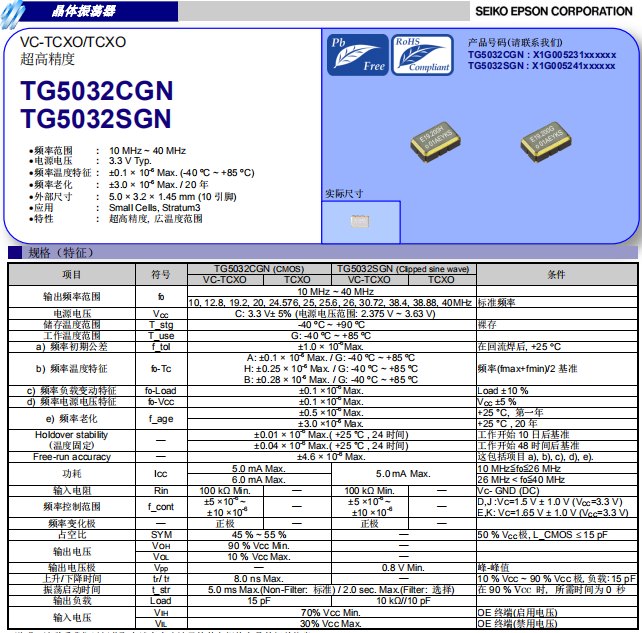

我们就随便挑选两个5032温补晶振TG5032CGN和TG5032SGN来作为代表介绍下:

5032晶振TG5032CGN,TG5032SGN具有超高稳定性,具有CMOS输出和使用晶体基振的削波正弦波输出形式。且有低相位噪声优势,是温补晶体振荡器(TCXO)和压控晶体振荡器(VCXO)结合的产物,具有TCXO和VCXO的共同优点,性价比高,频率温度的稳定度极好,温度适应能力强,可在宽温下稳定工作。TG5032CGN和TG5032SGN可提供10MHz~40MHz的频率,具有超高输出稳定性,其频率容差仅为±1.0X10-6;同时,频率受环境温度、负载和电压的影响均超小,在工作温度(标准)范围内,其频率/温度特性仅为±0.10X10-6,且内置的温度补偿功能,可有效抵抗晶振本身及外部环境的温度变化,保证频率输出稳定性。因此,5032晶振TG5032CGN,TG5032SGN均适用于对频率稳定性有高要求的应用场景。TG5032CGN和TG5032SGN此系列VC-TCXO晶振的工作电压范围宽泛,非常适用于低电压系统的设计,使得用户在有更多的选择性,可用于常见的3.3V、5V电路设计,由于这种5032温补晶振具有较高的频率稳定度,而且体积小,在小电流下能够快速启动,在低电压系统中,应用较多,值得注意的是,TG5032CGN采用CMOS输出,TG5032SGN则采用削波正弦波输出,设计者可根据应用需要进行合理选型。
作为爱普生晶振的核心代理商,南山电子除了上述5032温补晶振,还提供其他各种型号有源晶振无源晶振时钟芯片,温控压控晶振等,欢迎各位新老顾客来电垂询,或者直接到我们某宝店——南山E店直接购买。
