场效应管NCE80H12在电动车控制器中的功能和用途

大家好，今天来给大家介绍下场效应管NCE80H12在电动车控制器中的功能和用途。新洁能MOS管NCE80H12是一款漏源电压可达80V，连续漏极电流120A的TO-220封装的N沟道直插MOS管。那么为何NCE80H12可以用于电动车控制器呢？其在电动车控制器中又起到什么作用呢？南山电子来为您一一解答：
电动车的主要部件就是电机和控制器，当电机确定后，控制器的质量就决定了电动车运行的好坏。NCE80H12此类MOS管在电动车正常运转时把电池里的直流电转换为交流电，从而带动电机运转。刹车时将电机回馈的交流电转化为直流电返回电池。简单来说电机是靠NCE80H12这种MOS管的输出电流来驱动的，输出电流越大（为了防止过流烧坏MOS管，控制器有限流保护），电机扭矩就强，加速就有力，所以MOS管在电动车控制器中起到非常重要的作用。

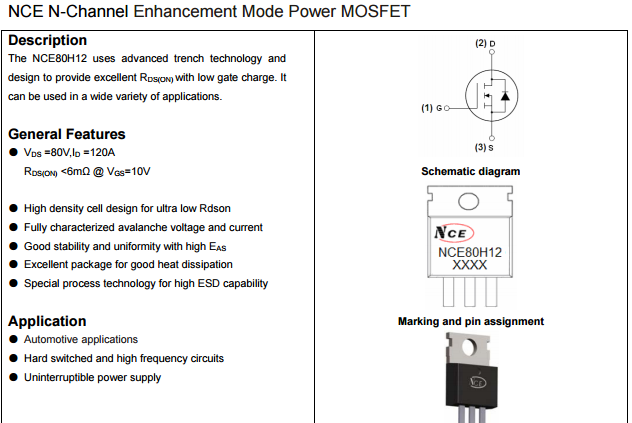

作为驱动部分的开关管，MOS管的主要被关注点是耐压，耐流值以及开关速度。MOS管是电压驱动型器件，只要栅极G和源级S间给一个适当电压，源级S和D间导电通路就形成。这个电流通路的电阻被成为MOS管内阻，也就是导通电阻。这个内阻大小基本决定了MOS管芯片能承受的多大导通电流（当然和其它因素有关，如热阻）。内阻越小承受电流越大（因为发热小）。针对这种需求，新洁能生产出内阻小，抗过电流能力好的N沟道沟槽工艺MOS管——NCE80H12，NCE80H12的导通电阻小于6mΩ，输出电流可达120A，电机扭矩较好，下面南山电子就来给大家分享下NCE80H12的规格书，大家可以对照其他参数来选型参考：

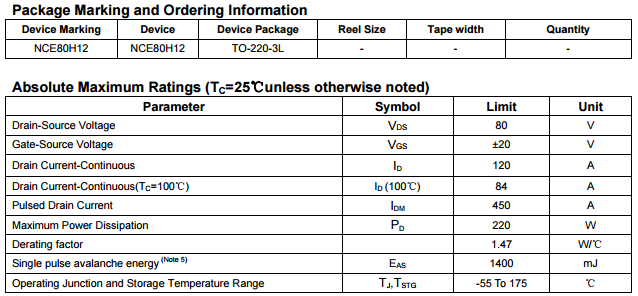

上面就是功率mos管NCE80H12的规格书，我们电动车上用的功率mos管NCE80H12其实和平常cmos集成电路中的小功率mos结构是不一样的。小功率mos是平面型结构。而电动车上上用的功率mos是立体结构。我们所见的mos管，其实内部由成千上万个小mos管并联而成，大家可能会想这上千万个小mos应该很容易出现一个或几个坏的吧，其实真没那么容易，目前的制造工艺基本保证了这些小单位各种参数高度一致性。它们的各种开关动作几乎是一致，当然烧坏时，肯定有先承受不了的小管先坏。所以管子的稳定性和制造工艺密不可分，差的工艺可能导致这些小管的参数不那么一致。而这款场效应管NCE80H12背后的新洁能利用自身技术优势，与8英寸晶圆代工厂、封装测试代工厂紧密合作，具备完善的质量管理体系，确保产品的持续品质和稳定供货。南山电子授权经销新洁能产品，除了上述适用于电动车控制器的NCE80H12以外，南山电子还提供风华阻容感，长晶二三极管MOS管，爱普生有源无源晶振等，在本公司某宝店铺——南山E店均有备货，欢迎广大新老顾客来电垂询，选型交流。
