EPSON有源可编程晶振SG-9101/SG-8101选型资料

规格书下载


南京南山半导体有限公司代理的爱普生晶振新产品SG-8101系列和SG-9101系列有一个更宽的工作温度范围,相比较爱普生之前可编译系列产品降低50%电流损耗,同时SG-8101系列也有66%频率精度的提高。使用者可以编译SG-8101系列和拓展频谱SG-9101系列,SG-9101系列的拓展频谱功能可以减小EMI辐射。它们都可以用SG-Writer II 编译工具来烧录。


SG-8101高精度可编程晶振(PDF)SG-9101展频可编程晶振(PDF)


样品与小批量


针对小批量研发、试产需要,爱普生官方网站授权代理商-南京南山半导体有限公司提供SG8101CE与SG-9101CG样品,并可免费烧制成用户实际需要的频率,大大降低常规型号样品等待时间。



爱普生可编程晶振SG8101CE与SG-9101CG共同点


• 更宽的工作温度范围:上升到105℃

• 更高的频率精度:提高66%

• 电流损耗:降低50%

• 可以用SG-Writer II 编译工具烧录



可编程晶体振荡器是什么




• 可编程振荡器是基于PLL技术的一次频率烧录的振荡器,是单CMOS频率输出

• 可以通过代理商,经销商和爱普生工厂进行编译烧录

• 可以代替固定频率晶体振荡器(不足:抖动比SPXO大)

• 比固定频率振荡器交期更迅速



SG-8101 系列可编程晶振核心参数


 SG-8101可编程晶振核心参数

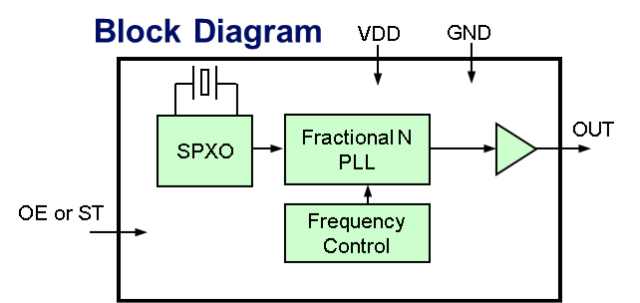

可编程晶振方框图

可编程晶振方框图



可编程晶振烧制工具


◇ SG-Writer II特点 ◇



• 编译工具可烧录的晶体振荡器: SG­8101, SG-8002, SG-8003, SG-9101, SG-8503, SG-8504和SG-8506等系列(空白片)

• 可以根据客户要求烧录频率

• 通过USB外部供电

• 可以用PC OS Windows10系统等

• 小体积,便于携带

Programming tool编译工具

Programming tool编译工具





使用说明




可编程振荡器烧制工具适用的操作系统

嵌入式部分N型PLL



Temperature Compensation温度补偿



内部温度补偿功能的可编程晶振SG8101





SG-9101 系列


具有拓展频谱功能的SG-9101系列,是可拓展频谱功能的晶体振荡器,能够减小EMI辐射
