22uh电感,22uh贴片功率电感型号规格选型

22uh电感是一种比较常用的电感数值，而22uh贴片功率电感更是广泛运用在高频回路之中，因为较高的频率能够保持稳定的电感量和相当高的Q值，贴片功率电感一般指相比普通电感更能承受大电流的电感器，昨天，在南京南山半导体的阿里巴巴店铺销售过程中遇到一件有趣的事儿，一位老顾客李工之前一直用10uh的贴片功率电感，属于CD54贴片功率电感，型号是风华高科的PIO54-100MT，因为型号缺货，感量10-30uh都可以，于是在粗略了查了规格书后，就自行换购了22uh的CD54贴片功率电感，因为他是老工程师，我们这边也就直接发货，结果替换后测试发现无法使用，那么这是为什么呢？

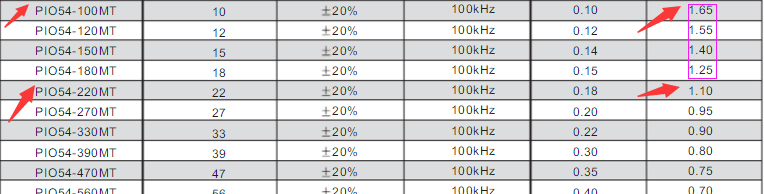

我们先将风华高科的两个CD54贴片功率电感规格大致分析一下：
PIO54-220MT  电感22uh 公差±20% 测试频率100kHz  直流电阻MAX 0.180Ω  饱和电流1.10A
PIO54-100MT 电感10uh 公差±20% 测试频率100kHz   直流电阻MAX 0.100Ω  饱和电流1.65A

规格确实差不多，难怪我们的老工程师会出错，但是将规格列出后，就很清晰的看出，原来是饱和电流的问题，李工测试环境的通过电流是1.25A，10uh的饱和电流1.65A是没问题的，但是22uh贴片功率电感的饱和电流只有1.10A，就是这一点之差，导致无法替换，其实在查过规格书后，我们发现在电流1.25A可以替换型号可以有PIO54的120MT，150MT,180MT都是可以的，可能李工在查规格书时候，错将180的饱和电流1.25A 看错行了，当成PIO54-220MT，还好回去又测试一遍，因为是老顾客大家很熟，在沟通后，就用了PIO54-120MT进行了换货，实属虚惊一场。
由此可以看出，CD54贴片功率电感相同磁芯材料，电感量越大，电流越小，22uh电感和10uh电感相差略大，一定要看饱和电流具数值，22uh贴片功率虽然运用广泛，被工程师熟知，但是还是要具体情况具体分析，不可随便替换。
