220uh电感,220uh功率电感型号规格选型
220uh电感是一种比较常用的电感,而220uh贴片功率电感更是广泛运用在录放影机电源供应器,液晶电视机,手提电脑,移动通讯设备,直流转换器等。昨天,在我们南京南山半导体有限公司的1688店铺销售过程中遇到一件有趣的事儿,一位老顾客张工之前一直用220uh功率电感,属于CD75功率电感,型号是风华高科的PIO75-221KT,因为220uh功率电感缺货,感量180-300uh都可以,于是在大概查了下规格书后,就自行换购了270uh的CD75功率电感,因为他是老技术工程师,我们这边也就直接发货,结果将220uh功率电感替换掉上板子后发现无法使用,那么这是为什么呢?

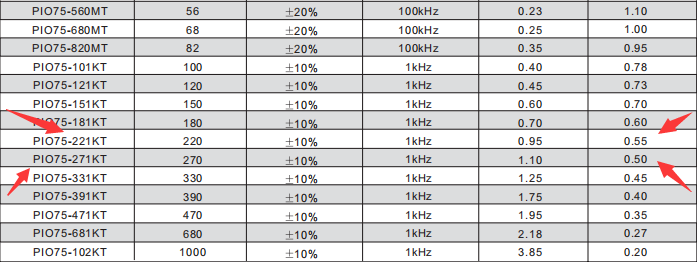

我们先将风华高科的两个CD75贴片功率电感规格大致分析一下:
220uh功率电感 PIO75-221KT 电感220uh 公差±10% 测试频率1kHz 直流电阻MAX 0.95Ω 饱和电流0.55A
270uh功率电感 PIO75-271KT 电感270uh 公差±10% 测试频率1kHz 直流电阻MAX 1.10Ω 饱和电流0.50A
两者规格确实差不多,难怪我们的老技术支持会出错,但是将规格列出后,就很明显的看出,其实是饱和电流的问题,张工测试环境的通过电流是520mA,220uh功率电感的饱和电流0.55A是没问题的,但是270uh贴片功率电感的饱和电流只有0.5A,也就是说替换后电流达不到520mA,其实在查过规格书后,我们发现可以用PIO75-181KT替换,可能张工在查规格书时候,错将270uh的饱和电流看错行了,还好回去又测试一遍,因为是老顾客大家很熟,在沟通后,就用了PIO75-181KT进行了换货,实属虚惊一场。
由此可以看出,CD75贴片功率电感相同磁芯材料,电感量越大,电流越小,220uh功率电感和270uh电感相差略大,一定要看饱和电流具数值,220uh电感虽然运用广泛,但是还是要具体情况具体分析,不可随便替换。
南京南山半导体有限公司是风华17年老牌代理,在市场上一直有良好的口碑,除了以上220uh功率电感之外,还代理风华高科各种系列贴片电阻,电容,电感在本公司阿里巴巴店铺均有现货,直接阿里巴巴找南京南山半导体就可以选型。
我们先将风华高科的两个CD75贴片功率电感规格大致分析一下:
220uh功率电感 PIO75-221KT 电感220uh 公差±10% 测试频率1kHz 直流电阻MAX 0.95Ω 饱和电流0.55A
270uh功率电感 PIO75-271KT 电感270uh 公差±10% 测试频率1kHz 直流电阻MAX 1.10Ω 饱和电流0.50A
两者规格确实差不多,难怪我们的老技术支持会出错,但是将规格列出后,就很明显的看出,其实是饱和电流的问题,张工测试环境的通过电流是520mA,220uh功率电感的饱和电流0.55A是没问题的,但是270uh贴片功率电感的饱和电流只有0.5A,也就是说替换后电流达不到520mA,其实在查过规格书后,我们发现可以用PIO75-181KT替换,可能张工在查规格书时候,错将270uh的饱和电流看错行了,还好回去又测试一遍,因为是老顾客大家很熟,在沟通后,就用了PIO75-181KT进行了换货,实属虚惊一场。
由此可以看出,CD75贴片功率电感相同磁芯材料,电感量越大,电流越小,220uh功率电感和270uh电感相差略大,一定要看饱和电流具数值,220uh电感虽然运用广泛,但是还是要具体情况具体分析,不可随便替换。
南京南山半导体有限公司是风华17年老牌代理,在市场上一直有良好的口碑,除了以上220uh功率电感之外,还代理风华高科各种系列贴片电阻,电容,电感在本公司阿里巴巴店铺均有现货,直接阿里巴巴找南京南山半导体就可以选型。
