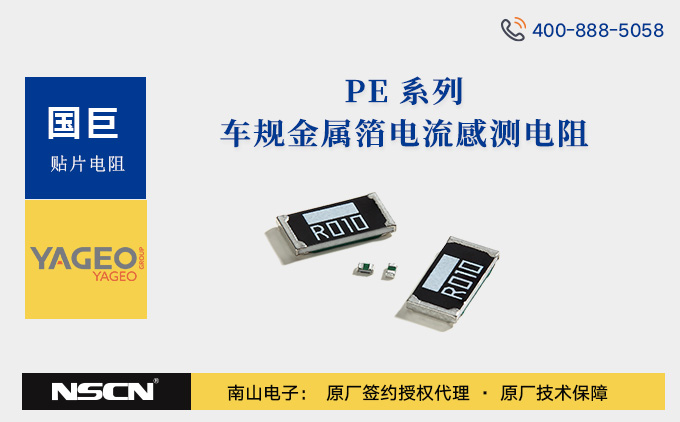

国巨PE0805系列车用级金属电流感测电阻,具有高精度、低温度系数等特点
PE0805系列车用级金属电流感测电阻由国巨/YAGEO公司生产,采用先进的合金材料制造,并通过 AEC-Q200 认证,具有高精度、低温度系数和良好的可靠性。该系列电阻采用0805封装规格,尺寸为2.03mm×1.27mm,具有较小的体积和较高的功率密度,能够满足现代电子设备对小型化和高性能的要求。其工作温度范围广泛,可在-55℃到+170℃的环境下稳定工作,泛应用于消费电子、工业电源、汽车电子等领域。
核心参数解析:
- 阻值范围与精度
- 阻值覆盖:从5mΩ到1Ω,覆盖低电阻区间,满足小电流到中电流检测需求。例如:
- 小阻值型号:PE0805DRE070R005L(0.005Ω)、PE0805FRM070R01L(0.01Ω);
- 中阻值型号:PE0805BRF7T0R51L(0.51Ω)、PE0805DRF7T0R86L(0.86Ω)。
- 精度等级:提供四级精度选项,适配不同场景需求:
- ±0.1%(如 PE0805BRF7T0R1L):适用于高精度仪器、医疗设备;
- ±0.5%(如 PE0805DRF7T0R033L):工业控制、电源监测;
- ±1%(如 PE0805FRF7T0R056L):消费电子、通信设备;
- ±5%(如 PE0805JRM070R007L):成本敏感型场景。
- 阻值覆盖:从5mΩ到1Ω,覆盖低电阻区间,满足小电流到中电流检测需求。例如:
- 功率与电压特性
- 功率等级:根据型号不同,功率覆盖 1/8W、1/4W、1/3W、1/2W,适配多样化功耗需求:
- 1/8W:如 PE0805DRF070R01L,适合低功耗传感器;
- 1/2W:如 PE0805DRE470R04L,可承载更高电流,适用于工业电源模块。
- 额定电压:根据公式 V = √(P × R) 计算,例如 1/2W、0.1Ω 型号的额定电压为 √(0.5 × 0.1) ≈ 0.22V,确保在电流检测中不产生额外压降干扰。
- 功率等级:根据型号不同,功率覆盖 1/8W、1/4W、1/3W、1/2W,适配多样化功耗需求:
- 温度系数(TCR)
- TCR 是衡量电阻随温度变化稳定性的关键指标,PE0805系列电阻 TCR低至±50ppm/°C:
- ±50ppm/℃:如 PE0805FRE7T0R01L,适用于高精度温度补偿电路;
- ±75ppm/℃:如 PE0805DRM7T0R033L,平衡精度与成本;
- ±100ppm/℃:如 PE0805DRF7W0R025L,满足一般工业场景需求。
- TCR 是衡量电阻随温度变化稳定性的关键指标,PE0805系列电阻 TCR低至±50ppm/°C:
典型应用场景:
- 汽车电子:车载充电器电流监测、电机控制器过流保护;
- 工业电源:DC-DC 转换器电流反馈、光伏逆变器电流采样;
- 消费电子:笔记本电脑电池保护电路、智能家居设备电源管理;
- 通信设备:基站电源模块电流检测、数据中心服务器电源监控。
型号编码解析(以PE0805FKM070R1L为例)
- PE:系列代码
- 0805:封装尺寸
- F:±1%容差
- K:卷带包装
- M:±75ppm/°C TCR
- 07:7英寸卷盘
- 0R1:阻值0.1Ω (R=小数点)
- L:无铅工艺标识
国巨PE0805系列电流感测电阻以高精度、宽温域、高可靠性为核心优势,通过AEC-Q200认证和严苛测试,满足汽车电子、工业控制等高端场景需求。其丰富的参数选项(阻值、精度、功率、TCR)可适配从消费级到工业级的多样化应用,同时环境友好设计与标准化封装为生产提供便利。作为电流感测领域的理想选择,PE0805系列将持续助力电子设备向高稳定性、高精度方向发展。
南山电子为国巨电阻授权代理商,欢迎咨询选购国巨PE0805系列车用级金属电流感测电阻,如需进一步了解具体型号库存或定制方案,请联系南山半导体官方网站在线客服。
