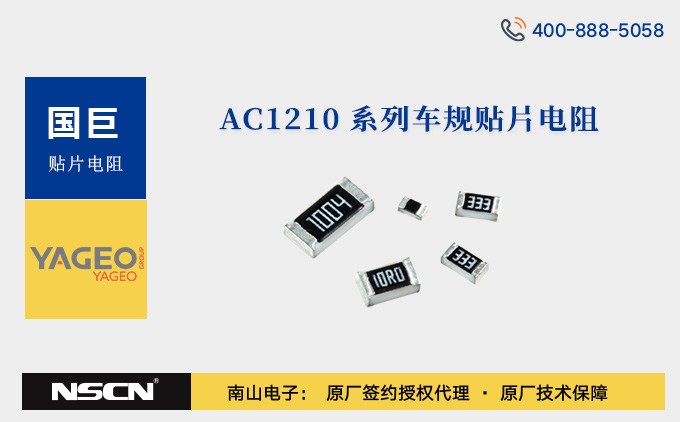

汽车级高功率电阻之选：国巨AC1210系列车规贴片电阻选型资料
作为全球领先的被动元件制造商，国巨（Yageo）推出的AC系列车规级贴片电阻凭借严苛的认证标准、优异的性能参数和广泛的适用性，成为行业标杆。AC1210系列是AC系列的子系列，以1210封装尺寸为核心，兼顾小型化与高功率需求，同时符合AEC-Q200标准，广泛应用于汽车电子、工业自动化等对环境适应性要求极高的场景。国巨AC1210系列车规贴片电阻还可细分为以下系列：AC1210DR-07、AC1210DR-10、AC1210FR-07、AC1210FR-10、AC1210FR-13、AC1210FR-7W、AC1210JR-07、AC1210JR-10、AC1210JR-13、AC1210JR-7W。
主要参数：
- 封装规格：AC1210系列电阻采用1210封装（3.2mm×2.5mm），在满足一定功率和性能要求的同时，也便于在电路板上进行安装和布局。
- 阻值范围：1Ω至 22MΩ，覆盖从低阻到高阻的广泛需求。
- 精度：涵盖 ±0.5%、±1%、±5%，满足从通用电路到精密控制的不同需求。
- 功率：额定功率为 1/2W，部分功率可达1 W，可适配不同功率负载场景，兼顾能耗与散热需求。
- 温度系数：1Ω≤ R<10Ω和10MΩ< R≤22MΩ，温度系数±100 ppm/°C；10MΩ< R≤22MΩ，温度系数±200 ppm/°C。
- 电压能力：最大工作电压：200V，最大过载电压：500V。
- 工作温度范围：-55℃ 至 +155℃。
型号解析：
以AC1210FR-07100KL为例：- AC：系列标识（车规级厚膜电阻）；
- 1210：封装尺寸；
- F：精度 ±1%；
- E：温度系数 ±50ppm/°C；
- 07：7 英寸编带盘；
- 100K：阻值 100000Ω；
- L：系统默认编码。
产品应用：
- 汽车电子领域：由于其良好的稳定性、精度和环境适应性，AC1210系列电阻广泛应用于汽车电子系统中，如发动机控制系统、车载娱乐系统、汽车照明系统等，为汽车的安全运行和舒适体验提供保障。
- 工业控制领域：在工业自动化设备、PLC（可编程逻辑控制器）、传感器电路等工业控制场景中，该系列电阻的高精度和稳定性有助于提高系统的控制精度和可靠性，确保工业生产的高效运行。
- 消费电子领域：在智能手机、平板电脑、笔记本电脑等消费电子产品中，AC1210系列电阻可用于电源管理电路、信号处理电路等部分，为提升产品性能和用户体验发挥重要作用。
| AC1210系列车规贴片电阻型号推荐 | |||
|---|---|---|---|
| AC1210DR-07113KL | AC1210DR-101K2L | AC1210FR-101M1L | AC1210JR-0713KL |
| AC1210DR-071R2L | AC1210DR-107K5L | AC1210FR-102KL | AC1210JR-0782RL |
| AC1210DR-072K37L | AC1210FR-0711KL | AC1210FR-105R9L | AC1210JR-101KL |
| AC1210DR-07470KL | AC1210FR-071R4L | AC1210FR-131K1L | AC1210JR-1068KL |
| AC1210DR-0791RL | AC1210FR-0720RL | AC1210FR-7W3R9L | AC1210JR-13910RL |
| AC1210DR-1010RL | AC1210FR-0791KL | AC1210FR-7W91RL | AC1210JR-7W2KL |
南山电子为国巨电阻授权代理商，欢迎咨询选购国巨AC1210系列车规贴片电阻，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服。
