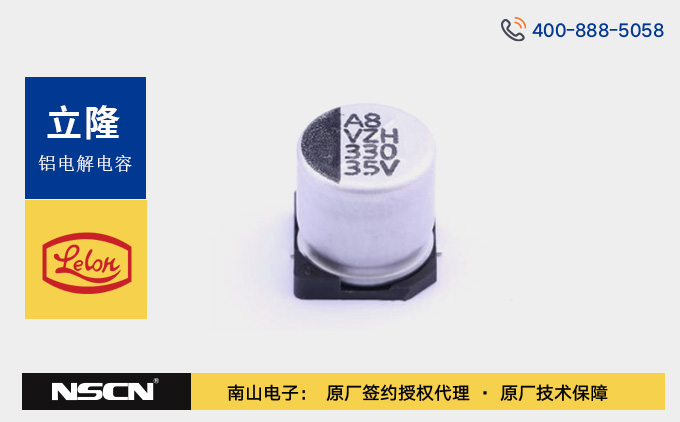

立隆电子VZH331M系列105℃长寿命330μF低阻抗贴片铝电解电容器解析
在追求高密度、高可靠性的现代电子设计中，贴片铝电解电容器的性能至关重要。立隆电子(Lelon)的VZH331M系列贴片铝电解电容器针对严苛应用环境开发，支持 105℃高温下长期工作，以330μF固定容量、宽电压范围和卓越的低阻抗特性，为电源滤波、汽车电子及工业设备提供稳定高效的解决方案。
基本参数：
- 标称电容值：全系均为 680μF，级适用于需要稳定储能或滤波的电路场景。
- 电容公差：±20%（在120Hz、20℃条件下测量），与VEJ系列通用规格一致，满足多数电子设备对电容精度的要求。
- 宽电压覆盖：提供6.3V/10V/16V/25V/35V/50V/63V/80V/100V等多种电压选项，适配不同电路需求。
- 低阻抗特性：VZH331M系列电容器具备极低的阻抗特性，例如在100k Hz, 20℃条件下，6.3V电压下φ8×6.5尺寸的电容器阻抗值仅为0.36Ω，能够有效减少能量损耗，提高设备能效。
- 高纹波电流能力：能承受较大的纹波电流，在105℃、100k Hz条件下，不同型号的容许纹波电流从280mA到900mA不等，如VZH331M0JTR-0810型号可达450mA，可满足高功率设备的电流需求，保证设备稳定运行。
- 宽温域工作：-55℃至+105℃工作温度范围，适应极端环境。
型号代码解读：
以典型型号“VZH331M0JTR-0810”为例，各部分含义如下：
- “VEJ”：系列名称，代表 SMD 铝电解电容；
- “331”：电容值代码，33×10¹=330μF；
- “M”：公差代码，代表±20%；
- “0J”：电压代码，对应 6.3V；
- “TR”：封装类型，编带包装形式；
- “0810”：尺寸代码，对应8φ×10L。
| 型号 | 寿命(h) | 耐压电压(V) | 电容值(µF) | 直径(mm) | 长度(mm) | 纹波电流(mA) | 工作温度(°C) | 特性 |
|---|---|---|---|---|---|---|---|---|
| VZH331M0JTR-0806 | 2000 | 6.3V | 330 μF | 8mm | 6.5mm | 280mA | 105℃ | Low Imp. |
| VZH331M0JTR-0810 | 5000 | 6.3V | 330 μF | 8mm | 10mm | 450mA | 105℃ | Low Imp. |
| VZH331M1ATR-0810 | 5000 | 10V | 330 μF | 8mm | 10mm | 450mA | 105℃ | Low Imp. |
| VZH331M1ATR-1008 | 2000 | 10V | 330 μF | 10mm | 7.7mm | 450mA | 105℃ | Low Imp. |
| VZH331M1CTR-0810 | 5000 | 16V | 330 μF | 8mm | 10mm | 450mA | 105℃ | Low Imp. |
| VZH331M1CTR-1008 | 2000 | 16V | 330 μF | 10mm | 7.7mm | 450mA | 105℃ | Low Imp. |
| VZH331M1ETR-0810 | 5000 | 25V | 330 μF | 8mm | 10mm | 450mA | 105℃ | Low Imp. |
| VZH331M1HTR-1313 | 5000 | 50V | 330 μF | 12.5mm | 13.5mm | 650mA | 105℃ | Low Imp. |
| VZH331M1JTR-1616 | 5000 | 63V | 330 μF | 16mm | 16.5mm | 900mA | 105℃ | Low Imp. |
| VZH331M1KTR-1616 | 5000 | 80V | 330 μF | 16mm | 16.5mm | 650mA | 105℃ | Low Imp. |
| VZH331M1VTR-1010 | 5000 | 35V | 330 μF | 10mm | 10mm | 670mA | 105℃ | Low Imp. |
| VZH331M1VTR-1313 | 5000 | 35V | 330 μF | 12.5mm | 13.5mm | 820mA | 105℃ | Low Imp. |
| VZH331M2ATR-1621 | 5000 | 100V | 330 μF | 16mm | 21.5mm | 900mA | 105℃ | Low Imp. |
| VZH331M2ATR-1816 | 5000 | 100V | 330 μF | 18mm | 16.5mm | 850mA | 105℃ | Low Imp. |
典型应用场景：
- 消费电子：智能手机、平板电脑、笔记本电脑等设备的电源模块及 DC-DC 转换器等。
- 汽车电子：车载信息娱乐系统、发动机控制系统等。
- 工业控制：工业自动化设备、数控机床的电源滤波电路等。
- 通信基础设施：5G基站电源、数据中心PDU、光伏逆变器等。
南山电子是立隆电子（Lelon）授权代理商，欢迎咨询选购立隆VZH331M系列贴片铝电解电容器。如需获取更详细的技术资料或定制化方案，请联系客服电话400 888 5058或者联系网站在线客服。
