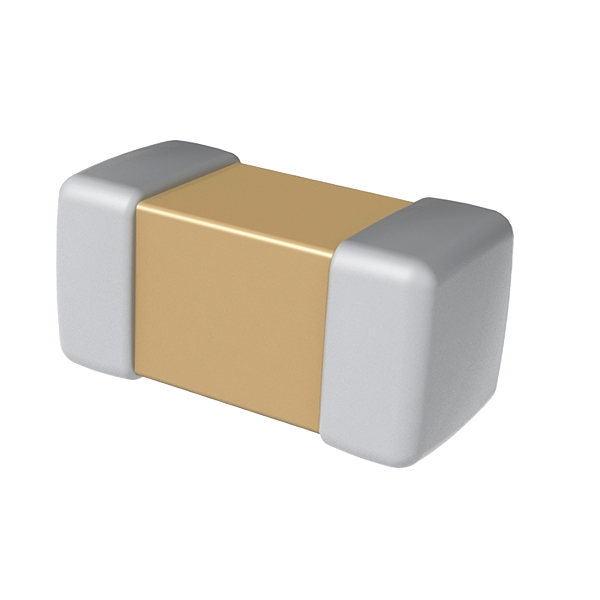

基美CBR06C系列——面向射频与微波应用的0603超稳定MLCC
CBR06C是基美针对RF、微波及高频电路推出的微型多层陶瓷贴片电容（MLCC）系列，全部统一在0603（1608公制）封装内，以“高Q、低损耗、超低ESR”为核心卖点，覆盖pF级精密容值段，为空间受限的高频设计提供稳定且可重复的无源元件解决方案,可以说基美CBR06C系列是面向射频与微波应用的0603超稳定MLCC。
关键性能
1.电容量范围：7pF–75pF（典型值7.7pF、36pF、68pF等），可覆盖大多数匹配、谐振及耦合需求。
2.容差等级：±0.1pF、±1%、±2%多档可选，满足精密调谐与量产一致性要求。
3.额定电压：50V、100V两档，兼顾便携RF前端与更高功率微波链路。
4.温度特性：C0G（NP0）介质，-55°C~+125°C范围内容漂<±30ppm/°C，电容量几乎不随温度、电压或老化变化，确保频率响应长期稳定。
5.高频指标：高Q值、超低ESR/ESL，在GHz频段依旧保持低插入损耗，适合滤波器、谐振腔、阻抗匹配及VCO等场景。
封装与可靠性
0603尺寸：1.60mm×0.80mm×0.87mm（max.），重量仅0.036g，适合01005-0402向0603过渡的高密度布局。
端接工艺：标准Ni/Sn镀层，支持无铅回流焊，耐焊接热符合JEDECJ-STD-020。
高可靠性：C0G介质具备自愈特性，内部微击穿可瞬时恢复，MTBF远高于X7R/Y5V类电容，可用于航空、军工及5G小基站等长寿命系统。
典型应用
射频前端：功率放大器输入/输出匹配、LNA去耦、天线调谐。
微波模块：本地振荡器、滤波器组、功分器、耦合器。
测试仪器：宽带示波器探头补偿、网络分析仪校准件。
车载雷达：77GHz毫米波雷达高频链路中的隔直与耦合。
选型示例
| 型号 | 容值/容差 | 额定电压 | 温度系数 | 主要用途 |
|---|---|---|---|---|---|
| CBR06C779B5GAC | 7.7 pF ±0.1 pF | 50 V | C0G | 射频匹配 |
| CBR06C360G1GAC | 36 pF ±2 % | 100 V | C0G | 微波滤波 |
| CBR06C680FAGAC | 68 pF ±1 % | 100 V | C0G | 高频谐振 |
使用与焊接建议
推荐焊盘：按EIA0603标准开窗，保证对称回流。
布局要点：尽量靠近器件引脚，缩短微带线长度，降低寄生电感。
并联使用：如需更大容值，可多只并联，但需留意谐振峰位移，必要时通过仿真确认。
CBR06C系列凭借C0G的零容漂、高Q低耗，以及0603的微型尺寸，成为射频与微波工程师在50Ω系统、谐振匹配及高频滤波中的“万能微调”电容；从5GMassive-MIMO到车载毫米波雷达，其稳定、可重复、易采购的优势已被广泛验证。
