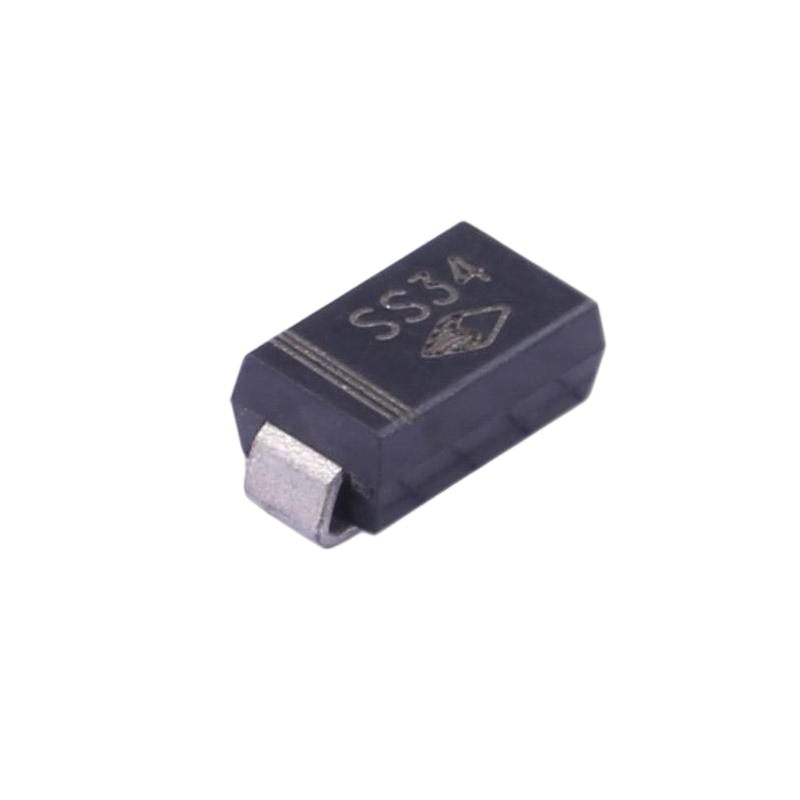

星海SK系列肖特基二极管SMBG、SMBX、SMC三种封装选型建议
在电子电路设计中,肖特基二极管凭借其低正向压降、快速开关特性以及高效率等优势,被广泛应用于开关电源等领域。星海作为市场上的热门选择,提供了多种封装形式,以满足不同应用场景的需求。本文将带来星海SK系列肖特基二极管SMBG、SMBX、SMC三种封装选型建议,帮助您为项目选择最合适的器件。
SMBG封装
特点
尺寸适中:体积相对较小,适合在空间有限的PCB板上使用,能够有效节省布局空间。
散热性能良好:其封装结构设计有利于热量的散发,能够在较高电流下稳定工作,适合用于对散热有一定要求的电路。
电流承载能力较强:SMBG封装通常能够承受较大的正向电流,适用于高电流密度的应用场景。
适用场景
开关电源:在开关电源的整流电路中,SMBG封装能够高效地将高频脉冲电压转换为直流电压,同时降低功耗,提高电源转换效率。
高频逆变器:其快速开关特性和低反向恢复时间使其在高频逆变器中表现出色,能够有效减少开关损耗,提高系统的整体性能。
大电流续流电路:在需要处理大电流续流的电路中,如电机驱动电路,能够可靠地导通续流电流,保护电路免受反向电动势的损害。
SMBX封装
特点
小型化设计:SMBX封装体积更小,适合在超紧凑的电子产品中使用,能够进一步优化PCB布局。
高集成度:其小型化的特点使其能够与其他小型电子元件集成在一起,实现更高的电路集成度,提升产品的性能和可靠性。
良好的高频性能:SMBX封装具有较低的寄生电感和电容,能够在高频条件下保持稳定的性能,适用于高频信号处理和高频电源电路。
适用场景
便携式电子设备:在智能手机、平板电脑等便携式电子设备中,用于电源管理、信号处理等电路。
高频通信设备:在高频通信电路中,如射频前端模块,能够有效处理高频信号,实现快速的信号切换和整流功能。
小型化电源模块:对于一些小型化电源模块,如USB充电器、小型适配器等,SMBX封装能够提供高效的整流功能,同时节省空间。
SMC封装
特点
大电流承载能力:SMC封装具有较大的芯片面积和散热面积,能够承受更高的正向电流,适用于大电流应用。
高散热效率:其封装结构设计有利于热量的快速散发,能够在高功率条件下保持稳定的工作温度,提高器件的可靠性和寿命。
良好的机械稳定性:SMC封装具有较好的机械强度和稳定性,能够在恶劣的工作环境下保持性能不变。
适用场景
大功率电源:在大功率开关电源、变频器等设备中,能够高效地处理大电流,实现高功率的整流和逆变功能。
电机驱动电路:在电机驱动电路中,SMC封装能够承受电机启动和运行时产生的大电流冲击,保护电路免受损坏。
高功率逆变器:在高功率逆变器中能够提供快速的开关性能和高效的整流功能,满足高功率转换的需求。
型号
SK22B/SMBG | SK23B/SMBG | SK24B/SMBG | SK25B/SMBG | SK26B/SMBG |
SK28B/SMBG | SK210B/SMBG | SK215B/SMBG | SK220B/SMBG | SK32B/SMBG |
SK32/SMBX | SK33/SMBX | SK34/SMBX | SK35/SMBX | SK36/SMBX |
SK38/SMBX | SK310/SMBX | SK315/SMBX | SK320/SMBX | SK32C/SMC |
SK38C/SMC | SK310C/SMC | SK315C/SMC | SK320C/SMC | SK52C/SMC |
SK53C/SMC | SK54C/SMC | SK55C/SMC | SK56C/SMC | SK58C/SMC |
星海SK系列肖特基二极管提供了SMBG、SMBX、SMC等多种封装形式,每种封装都有其独特的特点和适用场景。在选型时,需要根据电路的电流需求、电压需求、封装尺寸、频率特性以及可靠性要求等因素,综合考虑并选择最适合的肖特基二极管。选择合适的星海SK系列肖特基二极管,不仅能提高电路的性能和效率,还能确保设备的稳定运行和长期可靠性。
