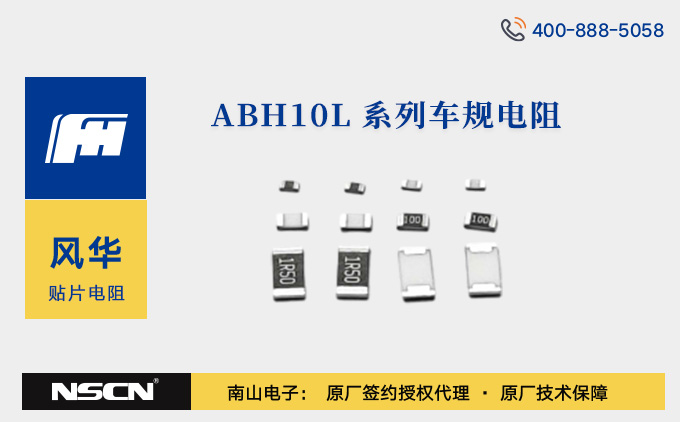

风华高科ABH10L系列车规电阻:车载电子的高可靠性选择

发布时间:2025-08-08 品牌:风华(FH) 浏览量:4

在汽车电子快速发展的当下,车规级元器件的可靠性与稳定性直接关系到车辆的安全与性能。风华高科(FH)作为被动元器件领域的领先企业,其AB系列车规厚膜贴片电阻器凭借符合AEC-Q200标准、高可靠性等优势,已广泛应用于车载信息系统、导航系统等核心场景。作为风华高科战略A级授权代理商,南山电子(NSCN)备有风华高科ABH10L系列车规电阻(部分规格)现货。ABH10L系列作为AB系列的重要分支,聚焦车载高频需求,在功率、精度与环境适应性上实现了精准优化,成为车载电子电路中的关键组件。


核心特性:以车规标准定义可靠性

  1. 符合车规核心标准
    ABH10L系列符合AEC-Q200车规认证,通过了严苛的环境与机械应力测试,确保在车辆全生命周期内稳定运行。
  2. 精准的电性能参数
    • 额定功率:全系采用3/4W(0.75W),在70℃环境下可稳定输出额定功率,超过70℃时可按负荷下降曲线合理降额使用。
    • 阻值:覆盖从1.00Ω到10MΩ的常用阻值范围。
    • 精度:±1%的高精度控制,确保车载电路中信号传输与能量分配的准确性。
    • 温度系数(TCR):±250ppm/℃,在-55℃~155℃的宽温范围内,阻值漂移控制在极低水平,适配车载环境中剧烈的温度波动。
    • 极限电压:200V,最大过负荷电压500V,满足车载电路中瞬时高压冲击的防护需求。如需完整规格书,可联系风华授权代理商——南山电子官网在线客服进行获取。
  3. 封装与尺寸
    采用2010封装(英制),对应公制尺寸为长5.00±0.20mm、宽2.50±0.20mm、厚0.55±0.10mm,端电极间距与焊盘设计适配自动化贴装工艺,可降低车载电子模块的装配成本。
  4. 强化的环境适应性
    具备一定的抗硫化能力,可有效抵御车载环境中可能存在的腐蚀性气体侵蚀;同时,机械强度优异,能承受100g峰值加速度的机械冲击与10Hz~2000Hz的振动测试,满足车辆行驶中的颠簸与振动场景。



应用场景:聚焦车载电子核心模块

  • 车载信息系统:作为信号调理电阻,确保车速、油耗等数据的精准传输。
  • 导航与影音系统:在高频电路中稳定分压,保障屏幕显示与音频输出的稳定性。
  • 车身控制模块:抵御发动机舱等高温环境,支持车窗、座椅调节等电路的长期运行。



ABH10L系列型号推荐:

型号 阻值(Ω) 额定功率 温度系数值(ppm/℃) 阻值精度 尺寸(inch)
ABH10L5604FT 5.6MΩ 3/4W ±250 ±1% 2010
ABH10L08R20FT 8.20Ω 3/4W ±250 ±1% 2010
ABH10L68R0FT 6.80Ω 3/4W ±250 ±1% 2010
ABH10L5R10FT 5.10Ω 3/4W ±250 ±1% 2010
ABH10L4R70FT 4.70Ω 3/4W ±250 ±1% 2010
ABH10L3R30FT 3.30Ω 3/4W ±250 ±1% 2010
ABH10L3R00FT 3.00Ω 3/4W ±250 ±1% 2010
ABH10L2R40FT 2.40Ω 3/4W ±250 ±1% 2010
ABH10L2R00FT 2.00Ω 3/4W ±250 ±1% 2010
ABH10L1R00FT 1.00Ω 3/4W ±250 ±1% 2010



南山电子(NSCN)是风华全系列被动元器件授权代理商(战略A级经销商),欢迎咨询选购风华高科ABH10L系列车规电阻。如需更多产品信息与选型指南,请致电客服电话4008885058或者联系网站在线客服。
