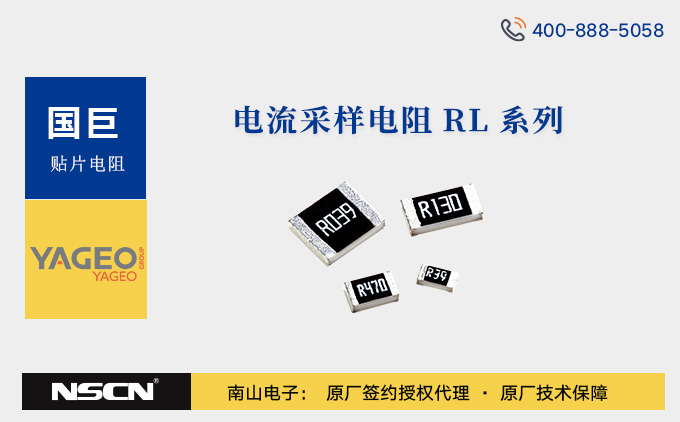

国巨RL2010与RL2512系列电流检测电阻特性、参数及应用全解析

国巨（YAGEO）作为全球被动元件领域的领导者，其RL系列电流检测电阻具备低阻值、高精度、低温漂和优异的热稳定性，广泛应用于各类电子设备中。其中，RL2010与RL2512系列电流检测电阻凭借其更大的封装尺寸，成为应对更高功率密度和更严苛可靠性要求场景的理想选择。这两个系列具体涵盖了多种子系列RL2010FK-07、RL2010FK-13、RL2010JK-07、RL2512FK-07、RL2512GK-07、RL2512JK-07等。

核心参数：

1. 精密尺寸与功率承载
   • RL2010：采用 2010 封装（5.00×2.50×0.55mm），在 70℃环境下额定功率达 0.75W，兼顾 PCB 空间利用率与散热需求。
   • RL2512：2512 封装（6.35×3.20×0.55mm）提供更高功率密度，额定功率 1W（70℃），适用于需要更大电流通路的场景。
   • 二者均支持-55℃至+155℃宽温工作，符合工业设备温度稳定性要求。
2. 超低阻值与精密容差
   • 阻值覆盖 0.01Ω~1Ω，满足毫欧级电流采样需求。
   • 提供±1%（F 级）、±2%（G 级）、±5%（J 级）三种精度选项。
3. 温度系数

   阻值区间/系列	RL2010 系列	RL2512 系列
   10mΩ≤R≤18mΩ	±1500ppm/℃	±1500ppm/℃
   18mΩ	±1200ppm/℃	±1200ppm/℃
   47mΩ	±1000ppm/℃	±800ppm/℃
   91mΩ	±600ppm/℃	±600ppm/℃
   360mΩ	±300ppm/℃	±300ppm/℃
   500mΩ	±200ppm/℃	±200ppm/℃

订购信息：型号命名规则

两款系列的型号命名遵循国巨 RL 系列统一规则，以 RL2010FK-070R56L 与 RL2512FK-070R56L 为例，各部分含义如下：

• “RL”：系列标识，代表国巨 RL 系列电流检测电阻。
• “2010”：封装规格，对应 2010 尺寸的贴片电阻。
• “F”：精度等级，代表±1%。
• “K”：包装类型，表示采用压纹卷盘包装。
• “07”：卷轴规格，指 7 英寸直径的卷轴。
• “0R56”：阻值标识，其中“R”为小数点，代表 0.56Ω。
• “L”：系统默认代码。

典型应用场景：

1. 工业电源与电机驱动

   用于伺服驱动器、变频器和工业电源模块的电流反馈回路，精准控制电机扭矩和电源输出，提升能效并防止过流损坏。工程师可通过国巨授权代理商南山电子获取 RL2010/RL2512 系列样品进行测试验证。

2. 数据中心与通信设备

   部署于服务器主板、基站电源及网络设备的 DC-DC 转换器，实现 CPU/GPU 供电轨的实时电流监控，保障高负载下的系统稳定性。

3. 新能源汽车电子

   集成在车载充电机（OBC）、电池管理系统（BMS）及电控单元，监测高压电池充放电电流，支持故障保护和续航优化。

4. 消费电子与智能设备

   适用于打印机电源、家电控制板及物联网设备，在小体积设计中提供可靠的过流保护功能，延长产品寿命。

南山电子供应全系列国巨电阻，国巨电容，国巨电感以及国巨无线元件和保护元件，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服或致电400-888-5058咨询。
