专为智能电能表打造：上海贝岭ME8230开关电源管理芯片
随着智能电网建设加速，国家电网、南方电网对电能表的低功耗、高可靠性、抗干扰能力提出更高要求，开关电源芯片作为电表供电核心部件，其性能直接影响整表运行稳定性。上海贝岭深耕电源管理领域多年，针对智能电能表场景推出ME8230开关电源芯片，该产品凭借适配性强、功耗低等优势，成为电表厂商的优选方案。作为上海贝岭授权代理商，南山电子可提供ME8230正品现货、原厂规格书及选型支持，助力企业快速推进产品研发与生产，如需获取样品或咨询最新报价可致电客服电话400-888-5058或联系网站在线客服。
ME8230芯片概述：
ME8230是上海贝岭专为智能电能表等小功率、低功耗场景研发的开关电源管理芯片。作为高集成度高性能解决方案，它以低成本实现了全功能保护设计，涵盖过压、过流、短路及过温等多重防护机制，可靠性出众，完全契合国网、南网电能表电源电路设计规范，凭借精准电压调控与低功耗特性，为电能表计量模块、通信单元等核心部件提供稳定电源支撑。
ME8230特点：
- 高性能、高集成度；
- 内置1000V/1A功率MOSFET；功率 8W@AC40V～AC420V；
- 内置高压启动电路,实现全电压下高效率和低功耗；
- 软起动功能；
- 频率抖动功能；
- 优化EMI性能；
- 抗强磁功能；
- DIP7封装。
关键参数：

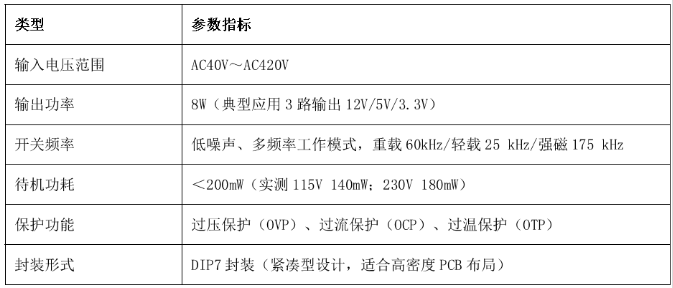

| 类型 | 参数指标 |
|---|---|
| 输入电压范围 | AC40V～AC420V |
| 输出功率 | 8W（典型应用3路输出12V/5V/3.3V） |
| 开关频率 | 低噪声、多频率工作模式，重载60kHz/轻载25kHz/强磁175kHz |
| 待机功耗 | ＜200mW（实测115V 140mW；230V 180mW） |
| 保护功能 | 过压保护（OVP）、过流保护（OCP）、过温保护（OTP） |
| 封装形式 | DIP7封装（紧凑型设计，适合高密度PCB布局） |

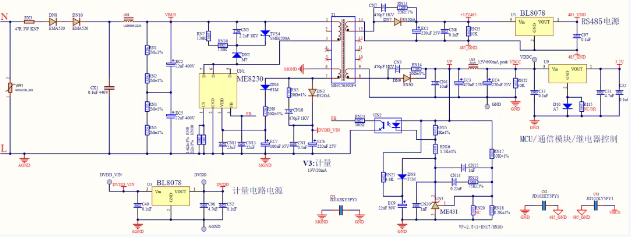

典型应用电路（以单相电能表电源电路示例）：
主要测试数据：
启动时间：
| 输入电压 | AC40V | AC230V |
|---|---|---|
| 启动时间 | 188ms | 163ms |
待机功耗：(同等外围电路待机功耗低于市场同类产品30mW～100mW)
| 输入电压 | AC115V | AC230V |
|---|---|---|
| 待机功耗 | 139.6mW | 181.8mW |
效率：
| 输入电压 | 第 1 路输出 | 第 2 路输出 | 平均效率 |
|---|---|---|---|
| AC230V | DC15V 500mA | DC9V 200mA | 78.98% 77.42% |
精度：输出电压调整率在0.09%左右，负载调整率在0.2%@AC85V；
温漂：负温度系数变化，加热到100℃以上变化-0.1%；
过温保护(OTP)：启动和恢复正常，恢复温度迟滞为49℃左右；
高温环境下(2小时)的温升测试；

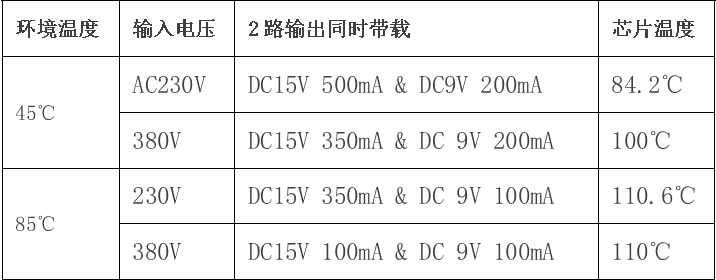

| 环境温度 | 输入电压 | 2路输出同时带载 | 芯片温度 |
|---|---|---|---|
| 45℃ | AC230V | DC15V 500mA & DC9V 200mA | 84.2℃ |
| 380V | DC15V 350mA & DC9V 200mA | 100℃ | |
| 85℃ | 230V | DC15V 350mA & DC9V 100mA | 110.6℃ |
| 380V | DC15V 100mA & DC9V 100mA | 110℃ |
容性负载带载启机： 输出4000uF电容，带载启机大于1.2A@AC230V/AC264V（1.7A为OCP点）；
强磁下带载启机：正常工作情况下引入强磁，工作或带载启机正常，去除强磁后恢复工作。
总结：

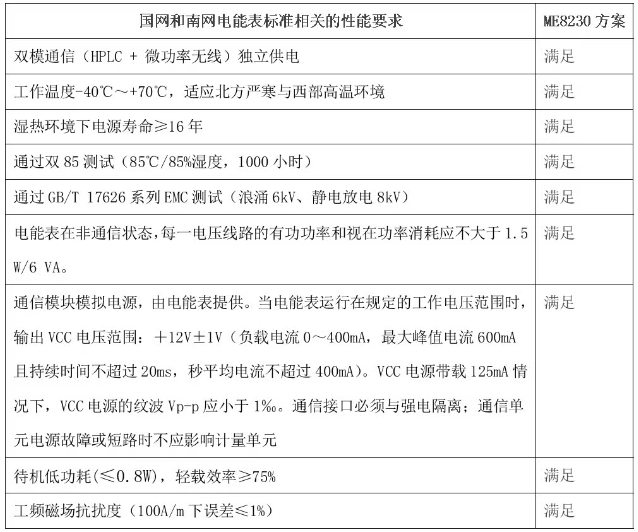

| 国网和南网电能表标准相关的性能要求 | ME8230方案 |
|---|---|
| 双模通信（HPLC+微功率无线）独立供电 | 满足 |
| 工作温度-40℃~+70℃，适应北方严寒与西部高温环境 | 满足 |
| 湿热环境下电源寿命≥16年 | 满足 |
| 通过双85测试（85℃/85%湿度，1000小时） | 满足 |
| 通过GB/T 17626系列EMC测试（浪涌6kV、静电放电8kV） | 满足 |
| 电能表在非通信状态，每一电压线路的有功功率和视在功率消耗应不大于1.5W/6VA。 | 满足 |
| 通信模块模拟电源，由电能表提供。当电能表运行在规定的工作电压范围时，输出VCC电压范围：+12V±1V（负载电流0~400mA，最大峰值电流600mA且持续时间不超过20ms，秒平均电流不超过400mA）。VCC电源带载125mA情况下，VCC电源的纹波Vp-p应小于1%。通信接口必须与强电隔离；通信单元电源故障或短路时不应影响计量单元 | 满足 |
| 待机低功耗(≤0.8W)，轻载效率≥75% | 满足 |
| 工频磁场抗扰度（100A/m下误差≤1%） | 满足 |
ME8230以低成本实现全功能保护设计，具备过压、过流、短路及过温等多重防护机制，凭借精准电压调控与低功耗特性，可同时为电能表计量、通信、控制电路提供多路隔离电源。该芯片深度契合智能电能表技术迭代升级趋势，严格遵循并全面满足国网、南网智能电能表设计规范。客户如需进一步了解ME8230的应用细节，可通过南山电子官网www.nscn.com.cn在线客服获取技术支持，也可直接致电400-888-5058对接样品申请与批量订单，南山电子作为上海贝岭授权代理，将全程保障供货效率与产品品质，助力客户提升产品竞争力。
