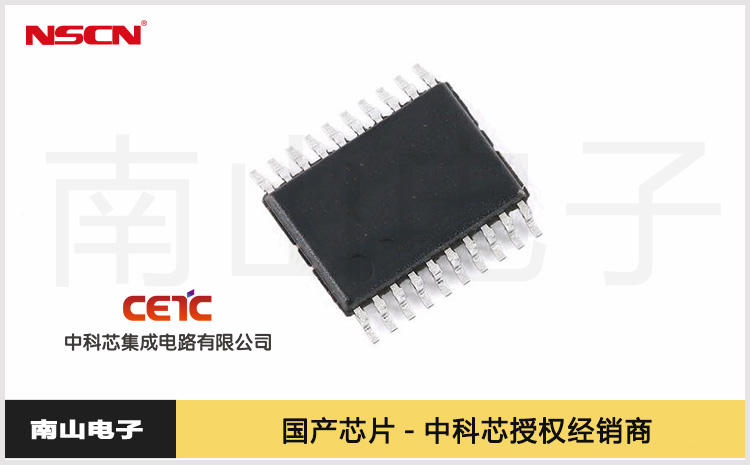

中科芯车规级高性能低EMI的4通道LED驱动器CKSP51214-Q
中科芯CKSP51214-Q是一款专为LED驱动设计的芯片,具备低电磁干扰(EMI)特性,在汽车电子、工业照明等对电磁兼容性要求严苛的领域有着广泛的应用前景。同时,作为车规级产品,满足汽车行业对可靠性和稳定性的高要求。

输入输出特性:
输入电压范围:
CKSP51214-Q具备宽泛的输入电压范围,可在4.5~40V之间稳定工作。这使得它能适配多种电源系统,无论是电池供电的便携式设备,还是常规的市电供电照明装置,都能轻松应对 ,大大提高了其应用的灵活性。
输出电压与电流:
输出电压可达到Vin~45V,输出电流为100mA×4 ,即具备4个通道,每个通道能提供100mA的输出电流。这样的输出能力能够为多个LED灯串或高功率LED提供稳定驱动,满足不同规模的照明和显示需求。
性能优势:
低EMI设计:
电磁干扰(EMI)会对周边电子设备产生不良影响,CKSP51214-Q采用低EMI设计,减少了对其他设备的干扰。这一特性在对电磁兼容性要求较高的环境中,如医疗设备、通信基站等场所的照明应用里,具有极大优势,保障了系统整体的稳定性和可靠性。
高电流匹配度:
电流匹配率达到1% ,这意味着各个通道的输出电流一致性极高。在LED显示应用中,可确保每颗 LED 的亮度均匀性,避免出现亮度不一致导致的显示效果不佳问题,提升显示画面的质量。
功能特性:
多路并联与同步功能:
支持多路并联(Y)以及SYNC同步(Y) ,方便用户根据实际需求扩展LED驱动数量,并且能保证多个驱动器之间的同步工作。在大型LED显示屏、景观照明等需要大量LED协同工作的项目中,可实现整齐划一的灯光效果。
灵活的开关频率:
开关频率范围在0.3~2.2MHz之间,用户可根据具体应用场景和需求进行调整。较高的开关频率有助于减小电感等外部元件的尺寸,实现驱动器的小型化设计;同时,也能降低电磁干扰,提高系统效率。
封装与等级:
CKSP51214-Q采用ETTSSOP20封装形式,这种封装具有体积小、引脚布局合理等优点,便于在电路板上进行安装和布局,有利于产品的小型化设计。质量等级达到车规级,表明其在可靠性、稳定性等方面满足汽车电子等严苛环境下的应用要求,可适应高温、震动等恶劣条件。
子类 | 产品型号 | 输入电压 (V) | 输出电压 (V) | 输出电流 (mA) | 电流匹配率 (%) | 多路并联 | SYNC同步 | 开关频率 (MHz) | 封装 | 状态 | 质量等级 |
---|---|---|---|---|---|---|---|---|---|---|---|
LED驱动 | CKSP51214-Q | 4.5~40 | Vin~45 | 100*4 | 1 | Y | Y | 0.3~2.2 | ETSSOP20 | 2024Q3样 | 车规级 |
中科芯CKSP51214-Q4通道LED驱动器,凭借其宽范围输入输出特性、低EMI与高电流匹配度等性能优势,以及多路并联、灵活开关频率等功能特性,还有车规级的质量保障,在LED照明与显示领域展现出强大的竞争力,为汽车制造商提供更具性价比的照明解决方案,助力汽车行业照明系统的升级与创新。
南山电子作为中科芯原厂授权代理商,现代理销售中科芯全系列产品线,可以快速提供小批量国产芯片样品和选型支持。欢迎通过南山电子官方网站在线客服咨询。
