国巨RL1206系列低阻值合金电阻RL1206FR-07,RL1206FR-10, RL1206FR-13, RL1206FR-7W, RL1206JR-07, RL1206JR-13, RL1206JR-7W介绍

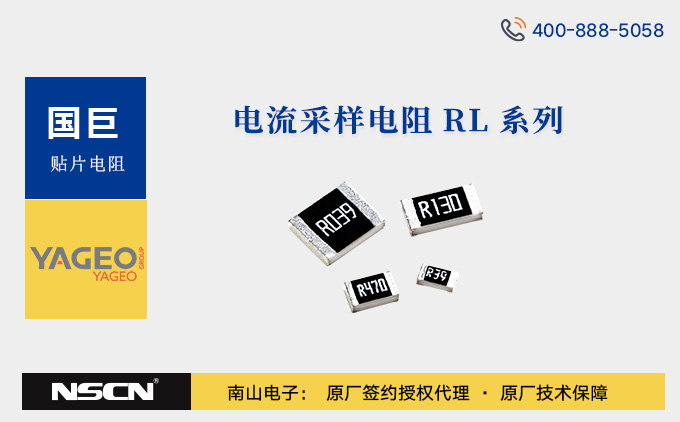

国巨RL1206系列电阻作为RL低阻值贴片电阻家族的系列之一,采用厚膜工艺与合金材料制成,专为高精度电流检测、电源管理及电路保护场景设计。该系列以 1206 封装(3.2mm×1.6mm)为基础,兼具紧凑尺寸与高可靠性,可在 - 55℃至 + 155℃的宽温范围内稳定工作,满足工业级、消费电子及汽车电子等多领域应用需求。国巨RL1206系列低阻值合金电阻还可细分为以下系列:RL1206FR-07,RL1206FR-10, RL1206FR-13, RL1206FR-7W, RL1206JR-07, RL1206JR-13, RL1206JR-7W。
核心参数解析:
- 阻值与精度体系
- RL1206 系列覆盖0.01Ω 至 0.91Ω的低阻值区间,主要提供 ±1%(F 级)与 ±5%(J 级)两个精度等级。
- ±1% 高精度型号(如 RL1206FR-070R01L)适用于服务器电源、医疗设备等对电流检测精度要求严苛的场景。
- ±5% 标准精度型号(如 RL1206JR-7W0R01L)更适合消费电子、一般工业控制等成本敏感型应用。
- 功率与温度特性
- 功率分级:包含 1/4W 与 1/2W 两种额定功率,其中 1/2W 型号(如 RL1206FR-7W0R01L)采用 7 英寸卷轴封装,支持双倍功率工况。
- 温度范围:1/4W 型号工作温度可达 -55℃~+155℃,1/2W 型号因功率密度提升,工作温度调整为 -55℃~+125℃。
- 温度系数(TCR):随阻值不同呈现梯度变化,例如 0.01Ω~0.018Ω 型号 TCR 为 ±1500ppm/℃,0.5Ω 以上型号降至 ±200ppm/℃。
- 包装与可靠性设计
- 标准化包装:常规型号采用 5000pcs / 卷(7 英寸纸编带),部分高功率型号(如 RL1206FR-130R1L)提供 20000pcs / 卷的大包装选项。
- 可靠性认证:符合 RoHS 与无卤素标准,通过 1000 小时 70℃耐久性测试(偏差≤±2%+0.5mΩ)及 260℃耐焊性测试。
应用场景:
- 电源转换与管理:在开关电源、DC-DC 转换器等电源电路中,RL1206 系列电阻可用于电流检测和反馈控制,确保电源的稳定输出和高效转换。
- 通信设备:在通信基站、交换机等设备中,用于信号完整性电路和电源管理电路,提供高精度的阻值匹配和稳定的性能。
- 服务器与计算机:在服务器主板、计算机显卡等高速电路中,作为电流检测电阻和匹配电阻,保障电路的稳定运行和数据传输的可靠性。
- 消费电子产品:在智能手机、平板电脑等便携式设备中,可用于电源管理电路和音频电路,提供高精度的阻值和小尺寸的封装,满足产品轻薄化和高性能的需求。
RL1206系列合金电阻型号推荐 | |||
---|---|---|---|
RL1206FR-070R47L | RL1206FR-100R56L | RL1206FR-7W0R13L | RL1206JR-130R1L |
RL1206FR-070R51L | RL1206FR-130R02L | RL1206FR-7W0R82L | RL1206JR-130R39L |
RL1206FR-070R62L | RL1206FR-130R1L | RL1206JR-070R016L | RL1206JR-7W0R012L |
RL1206FR-070R68L | RL1206FR-130R47L | RL1206JR-070R02L | RL1206JR-7W0R039L |
RL1206FR-070R75L | RL1206FR-7W0R01L | RL1206JR-070R033L | RL1206JR-7W0R11L |
RL1206FR-070R7L | RL1206FR-7W0R039L | RL1206JR-070R075L | RL1206JR-7W0R36L |
RL1206FR-070R909L | RL1206FR-7W0R062L | RL1206JR-070R36L | RL1206JR-7W0R91L |
南山电子是国巨(YAGEO)授权代理商,欢迎咨询选购国巨RL1206系列合金电阻,如需了解更多产品信息及最新报价,请咨询南山电子官方网站在线客服。
