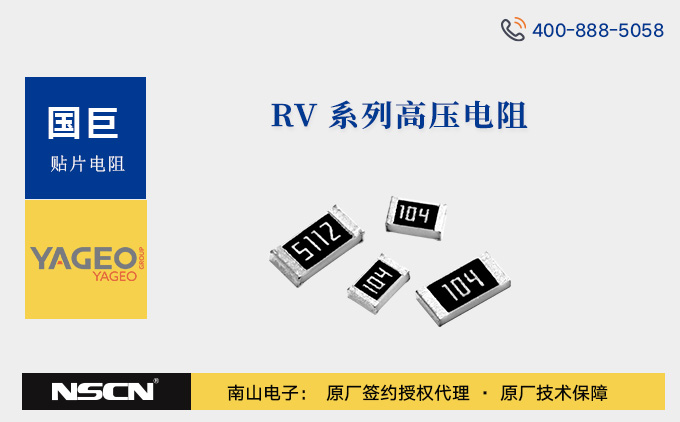

国巨汽车级高压电阻RV1206BR-07， RV1206DR-07， RV1206FR-07， RV1206FR-13， RV1206JR-07， RV1206JR-13系列选型资料
在汽车电子、工业电源等对性能要求较高的场景中，电阻器往往需要承受高压、高温以及严苛环境的考验。作为全球知名的电子元器件制造商，国巨推出的RV系列汽车级高压电阻凭借卓越品质获得了市场的广泛认可。该系列高压电阻涵盖了从0603到2512的多种尺寸规格。今天，南山电子为大家介绍一下国巨高压电阻1206尺寸的RV1206系列，其细分为RV1206BR - 07、RV1206DR - 07、RV1206FR - 07、RV1206FR - 13、RV1206JR - 07、RV1206JR - 13等多个系列。
核心产品特性：
- 高压性能
- 额定工作电压：500V，过载电压达1,000V。
- 功率规格：1/4W @70°C，通过厚膜工艺实现高压耐受。
- 电阻值与精度
- 0.5%（E-24/E-96：）47Ω 至 15MΩ
- 1%（E-24/E-96）：47Ω 至 27MΩ
- 5%（E-24）：47Ω 至 27MΩ
- 温度系数（TCR）：
- ±100 ppm/°C (47Ω ≤ R ≤ 10MΩ)
- ±200 ppm/°C (10MΩ < R ≤ 27MΩ)。
- 封装尺寸
- 小型化1206 封装规格，尺寸为 3.10mm × 1.60mm × 0.55mm，节省 PCB 空间。
- 汽车级认证
- 通过AEC-Q200可靠性认证，满足汽车电子严苛标准。
- 工作温度范围：-55°C ~ +155°C，适应极端环境。
型号解析与命名规则：
以型号“RV1206FR-07143KL”为例：
- 1206：封装尺寸，对应 3.1mm×1.6mm
- F：公差等级，±1%（D=±0.5%，J=±5%）
- R：包装类型，Paper/PE 编带卷（K = 压纹编带卷）
- 07：卷盘尺寸，7 英寸直径（13 = 13英寸直径）
- 143K：阻值代码，143K=143000Ω（K 代表千欧，M 代表兆欧）
- L：系统默认代码，用于订购
应用场景：
- 工业电源：工业转换器、UPS电源的电压采样与缓冲电路。
- 绿色能源：光伏逆变器、充电桩的DC-link分压保护。
- 高精度设备：医疗设备电源、测试仪器的高压调理信号。
- 汽车电子：电池管理系统（BMS）、车载充电器（OBC）的高压检测电路。
| RV1206系列高压电阻型号推荐 | |||
|---|---|---|---|
| RV1206BR-07100ML | RV1206FR-07143KL | RV1206FR-075K1L | RV1206JR-075K1L |
| RV1206DR-072ML | RV1206FR-071K3L | RV1206FR-079M1L | RV1206JR-0768KL |
| RV1206DR-0743KL | RV1206FR-07200KL | RV1206FR-13100KL | RV1206JR-07910KL |
| RV1206DR-07510KL | RV1206FR-0724KL | RV1206FR-13560KL | RV1206JR-079M1L |
| RV1206FR-0710ML | RV1206FR-072M74L | RV1206JR-0711ML | RV1206JR-1327ML |
| RV1206FR-07120RL | RV1206FR-0747KL | RV1206JR-0733KL | RV1206JR-139M1L |
国巨RV1206系列高压电阻通过车规级验证与高压专业化设计，在新能源、汽车电子等高增长领域展现核心价值。其平衡的性能参数、灵活的型号体系及规模化供应能力，为工程师提供了兼顾可靠性与成本的最优解。
作为国巨授权代理商，南山电子供应全系列国巨电阻，国巨电容，国巨电感以及国巨无线元件和保护元件等，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服或致电400-888-5058咨询。
