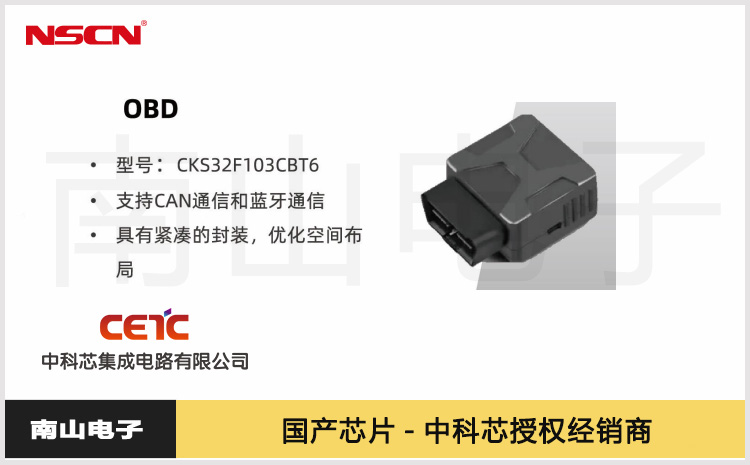

可替代STM32F103CBT6的国产32位单片机CKS32F103CBT6应用于汽车OBD系统
随着汽车电子技术的飞速发展，汽车 OBD（On - Board Diagnostics，车载诊断系统）作为监测车辆排放、性能及故障诊断的关键系统，对微控制器的性能、功能及可靠性提出了更高要求。中科芯国产32位单片机CKS32F103CBT6凭借其卓越的性能和丰富的功能配置，在汽车 OBD 领域展现出巨大的应用优势，提供了一种可靠、高效且经济的解决方案。该芯片可以全面替代ST STM32F103CBT6，封装和pin脚一致。
CKS32F103CBT6 的性能基础：
- 强劲内核：CKS32F103CBT6 采用高性能的 ARM®Cortex™-M3 32 位 RISC 内核，最高工作频率可达 72MHz，赋予了微控制器高效的数据处理能力和快速的指令执行速度，能够及时处理汽车 OBD 系统中大量的传感器数据和复杂的诊断算法，确保系统响应的及时性和准确性。
- 存储能力：内置高速存储器，FLASH 最高可达 128K 字节，SRAM 可达 20K 字节。足够的存储空间可用于存储 OBD 系统的程序代码、故障诊断规则库以及车辆运行过程中的实时数据记录等，保障系统稳定运行且便于数据管理与分析。
- 宽电压与温度范围：供电电压2.0V至3.6V，-40℃至+ 85℃的扩展温度范围，能够在复杂的汽车电气系统和恶劣的环境条件下稳定工作，保障 OBD 系统的可靠性。
- 封装形式：采用 LQFP48 封装类型的 CKS32F103CBT6 具有紧凑的封装尺寸，便于安装在车辆的各个位置，不占用过多宝贵的空间。
丰富外设适配OBD需求：
- 通信接口：
- CAN 接口：汽车内部通信网络复杂，CAN（Controller Area Network）接口是汽车电子通信的重要标准。CKS32F103CBT6配备1个CAN 接口，可实现与汽车其他电子控制单元（ECU）的高效通信，准确获取发动机转速、油耗、尾气排放等关键数据，为 OBD 系统进行故障诊断提供全面且准确的信息来源。
- 其他通信接口：2 个I2C和SPI接口、3个USART接口、1个USB 接口，用于与外部设备（如诊断仪、显示屏等）进行数据交互，还可以扩展 OBD 系统的功能，如连接传感器网络、实现远程数据传输等。
- 定时与数据采集：
- 定时器：3个通用16 位定时器和1个电机控制PWM定时器，在汽车 OBD 系统中，定时器可用于精确控制数据采集频率、监测传感器信号的周期性变化等。
- ADC：2 个 12 位 ADC（16 通道），能够快速、精准地将模拟信号（如各类传感器输出的电压信号）转换为数字信号，为 OBD 系统的数据分析和故障判断提供可靠的数据基础。
高兼容性降低开发成本：
如果之前用的STM32F103CBT6设计的，CKS32F103CBT6可以完全实现硬件管脚兼容，软件代码高度兼容，正常情况直接在CKS32F103CBT6中下载STM32F103CBT6 的程序代码就可以完全跑起来，调试器工具和下载工具都是通用的，可以极大地降低开发成本和难度。
南山电子是中科芯原厂授权代理商，作为中科芯多年合作企业，南山电子会根据市场需求进行备货，在价格和售后上相比于其他供应商都具有一定的优势。欢迎咨询选购中科芯32位MCU芯片CKS32F103CBT6。如需更多产品信息或选型支持，请联系网站在线客服。
