7L805三端稳压管两边的电容是瓷片电容?还是电解电容?作用是什么?大小有什么要求?

南京南山目前三端稳压管主要代理风华高科长电科技两个品牌,主要是78L系列和79L系列和431系列等。有网友问7805三端稳压管两边的电容瓷片电容?还是电解电容?作用是什么?大小有什么要求?电路图如下:

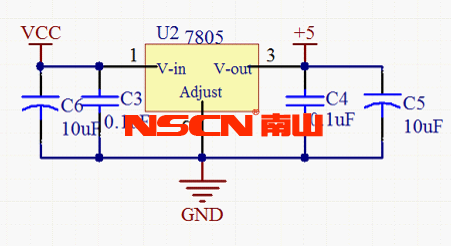

78L05三端稳压管与电容电路

我们收集整理了互联网上的一些相关简介,并不代表南京南山半导体的官方观点,如需准确了解和专业建议,请务必咨询南京南山在线客服或选型工程师。
三端稳压器输入输出应该接两个电容到地,主要用于防止稳压器振荡. 安装时要尽量靠近引脚, DATA SHEET 上对这两个电容的容量都有具体的规定. 78/79 系列的输出端一般为 0.1UF, 输入端 0.33UF 或 0.47UF, 最好选用独石电容, 兼顾体积和损耗. 不可简单的当作滤波和退耦电容。
涉及到电容选型问题,可在百度搜索"风华电容代理","南京南山",找到风华代理商南京南山的官方网站www.nscn.com.cn,咨询他们的在线选型工程师,会给你专业指导。
选型时要特别重视三端稳压器输幽端的小电容器

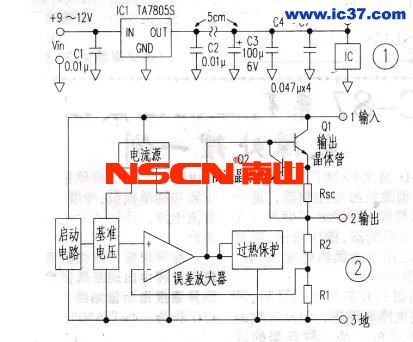

在应用三端稳压器时,一般都在其输人端和输出端各接一支0.1w0的小电容器,以保证其稳定工作。图1是一个5V稳压电源,在组装电路时,恰遇库房0.1 wF电容断货几于是用0.01 wF电容代替,考虑到后续电路还并有多个旁路电容,以为并无大碍。在电路板上,C1、C2紧靠三端稳压器安装,电解电容C3距三端稳压器5cm,而旁路电容C4-C7则靠近各自的IC. 电路通电后,发现三端稳压器输出电压不稳定,最后确定是三端稳压器产生了振荡。 图2是三端稳压器的内部结构框图,内部高增益放大器为负反馈放大器,若输出侧的电容器容量不合适,就容易产生振荡。结果,将C2换成0.1 N.F,电路工作立刻正常了。由此得出一个教训:大凡电源用IC,其内部多含有运放,其工作状态与高增益的模拟放大器相同,一定要按风华贴片电容手册指定的容量安装电容器,以免产生振荡。 常用的稳压器TL431,对负荷容量也有要求,按风华高科提供的数抿洗择容量是不容叙视的工作。


器件的选用,要看场合、看具体情况,不能一概而论。
  按器件说明书的要求,78/79系列的输入、输出端都应该接个小电容,推荐0.1uF,目的是防自激。
  按电源滤波的要求,78/79的输入、输出端都应该接大电容,一般是百uF级别。
  如果有了大电容,小电容是可以省去的,因为78/79的自激是低频的,大电容已经可以达到目的——尽管不是最佳。
  如果输入电压已经是稳定直流,用78/79只是为了稳到所需的电压,则输入端的大电容可以省去。如果输入是半波整流来的,输入端电容就该较大,以确保进入的电压超过输出额定电压2.5V以上。
  如果负载不是变动的(大电流的交流信号也算变动),则输出端的大电容可以省去,或用得教小。
  所以,这二个大电容的大小、有无是要看具体应用的,不是简单的谁大于谁、该有该无。
  有了大电容,小电容是可以省去的,因为78/79的自激是低频的,大电容已经可以达到目的——尽管不是最佳。
  然而,为了提高电源的品质,小电容还是不省为好。输入端的小电容,可以吸收进来的高频脉冲,对提高系统的抗扰能力有所帮助。输出端的小电容,可以作为电源退耦,类似于IC电源上并联0.1uF电容。
  电源退耦电容往往是安得很多的,这实际是设计冗余——必要的可靠性措施。那么,电源上即使“冗余”了2个小电容,还是有益的。
