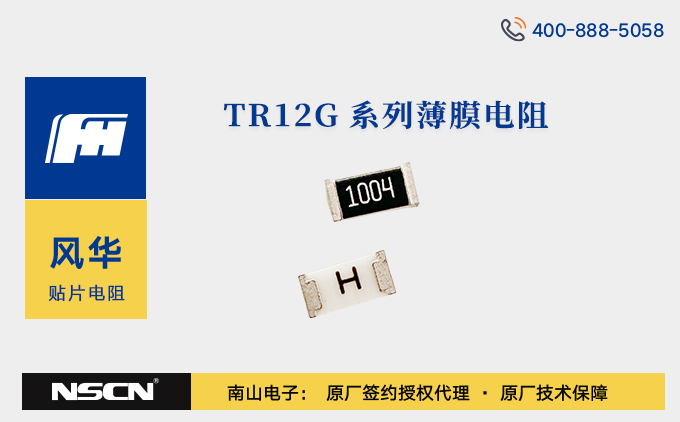

风华高科TR12G系列薄膜电阻：高精度与高可靠性的精密电阻之选
在精密电子设备领域，电阻器的精度、稳定性与可靠性直接影响整个系统的性能。风华高科作为电子元件领域的领先企业，其薄膜电阻以低温度系数（TCR）、高精度及卓越的环境适应性著称。TR12G系列作为风华薄膜电阻中的重要分支，专为对参数稳定性要求严苛的场景设计，广泛应用于医疗仪器、测试测量设备、通讯设备等高端领域。
关键参数详解：
- 封装与尺寸：均采用2512封装，具体尺寸为 L=6.30±0.20mm、W=3.20±0.20mm、t=0.55±0.10mm，适配标准焊盘设计（推荐焊盘尺寸 A=1.0~3.8mm、B=8.0mm、C=3.4mm）。
- 电气性能：
- 额定功率：1/3W（70℃环境下），高功率场景可支持 3/4W~1W。
- 精度：可选±0.05%、±0.1%、±0.25%、±0.5%、±1% ，该系列常用精度为±0.1%，用户可根据需求进行选择。
- 低温漂特性：TCR低至±25ppm/℃，宽温域-55℃~155℃内阻值变化极小。
- 极限电压：150V，最大过负荷电压 300V，确保短期过载下的安全性。
- 阻值范围：涵盖1Ω~1MΩ，能够满足不同类型电路的设计需求。
型号解析：参数编码与含义
TR12G系列型号遵循风华薄膜电阻统一的命名规则，以典型型号“TR12G47R0BT”为例，各部分含义如下：
- T：产品代号，代表薄膜片式固定电阻。
- R：额定功率代号，对应 1/3W。
- 12：封装尺寸代号，对应 2512 规格（6.30×3.20±0.20mm）。
- G：TCR 代号，代表温度系数为 ±25ppm/℃。
- 47R0：电阻值代号，表示阻值为 47Ω（“R” 为小数点标识）。
- B：误差精度代号，明确误差范围为 ±0.1%。
- T：包装方式代号，代表编带包装（Tape & Reel），便于自动化贴装。
型号参数示例：
| 货品简称 | 规格描述 |
|---|---|
| TR12G47ROBT | 2512-0.1%-25PPM-47R |
| TR12G3000BT | 2512-0.1%-25PPM-300R |
| TR12G1500BT | 2512-0.1%-25PPM-150R |
| TR12G13R3BT | 2512-0.1%-25PPM-13.3R |
| TR12G1200BT | 2512-0.1%-25PPM-120R |
| TR12G1000BT | 2512-0.1%-25PPM-100R |
风华高科TR12G系列薄膜电阻凭借其高精度、低温度系数、高功率承载能力以及出色的耐环境性能，在众多电子设备领域发挥着重要作用。随着电子技术的不断发展和应用领域的不断拓展，TR12G系列将为更多创新应用提供可靠的电阻解决方案。
南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华高科TR12G系列薄膜电阻。如需更多产品信息与选型指南，请联系客服电话400 888 5058或者联系网站客服。
