光颉科技TR30系列TO-220封装功率电阻器在开关电源中的作用
开关电源作为现代电子设备高效、稳定运行的核心供电单元，其性能高度依赖于关键元器件的可靠性。南山电子代理的光颉科技（Viking）TR30系列功率电阻器，正是为满足中高功率电路严苛需求而设计的核心元件。该系列采用厚膜工艺制造，凭借标准TO-220封装的优异散热设计与结构优化，实现了高功率承载、出色电气隔离及抗干扰能力，完美适配工业与消费电子领域对功率、稳定性及安装兼容性的高要求。今天南山电子给大家介绍一下光颉科技TR30系列功率电阻器在开关电源电路中的关键作用。
作为栅极电阻，精准控制开关器件
在开关电源的功率开关器件驱动电路中，TR30系列功率电阻常被用作栅极电阻。其核心作用在于：
- 调节开关速率：通过精确的阻值设定，控制功率器件的导通与关断速度。过快的开关速度会增加电磁干扰（EMI）和开关损耗，过慢则降低效率。TR30系列功率电阻凭借其高精度和低温漂特性，确保在各种工作温度下阻值稳定，实现开关速率的精确控制。
- 抑制高频噪声：TR30系列功率电阻采用无感设计，有效抑制开关过程中产生的高频振荡和噪声，避免信号失真，提升电源输出的纯净度，并降低对周边电路的干扰。
- 保障功率承载：开关电源工作频率高，栅极驱动电流变化快。TR30系列功率电阻在25℃环境温度下，配合散热器使用时额定功率高达30W，能够轻松承受连续高频开关下的功率耗散，确保驱动电路长期稳定可靠。
作为缓冲电路电阻，吸收尖峰能量
在功率器件关断瞬间，电路中的寄生电感和电容会引发危险的电压尖峰和电流重叠损耗，威胁器件安全。TR30系列功率电阻在缓冲电路中发挥关键保护作用：
- 吸收瞬时能量：作为缓冲电阻，TR30系列功率电阻能快速消耗功率器件关断时产生的瞬时能量，有效抑制电压尖峰的幅度，防止器件因过压而击穿。
- 提升系统安全性：其模塑外壳提供可靠的电气隔离，避免缓冲电路与主电路发生短路风险。同时，优异的抗振动与防潮能力使其能适应开关电源内部可能存在的复杂环境。
- 优化散热与寿命：标准化的TO-220封装设计，支持通过单螺丝方便地固定于散热器上，确保在频繁的脉冲负载下产生的热量能被高效导出，避免电阻过热失效，从而延长开关电源的整体使用寿命。
南山电子是光颉科技（Viking）授权代理商，欢迎联系获取光颉科技TR30系列功率电阻器的最新选型资料、技术支持和价格信息。如需更多产品详情，请访问南山电子官方网站（www.nscn.com.cn）或致电客服热线400-888-5058咨询。

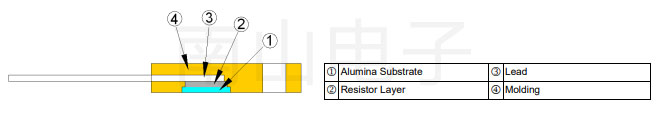

TR30系列结构：
TR30系列降额曲线：

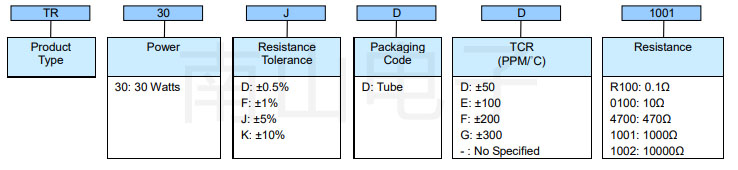

TR30系列命名规则：
TR30系列电气规格：
