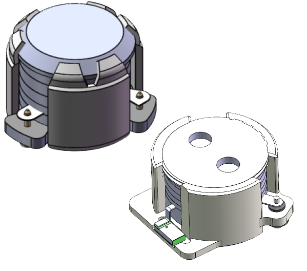

大普通信DPxxxxC系列大功率嵌入式环形器选型指南
在现代通信系统中，环形器作为关键的射频无源器件，其性能和可靠性对通信设备的稳定运行至关重要。大普推出的环形器，凭借其卓越的性能和广泛的应用场景，成为通信设备制造商的理想选择。今天由小编带您了解大普通信DPxxxxC系列大功率嵌入式环形器选型指南。
关键特性
宽工作频率范围：100MHz至10000MHz，覆盖广泛的通信频段。
高功率容量：支持20W至200W的功率范围，满足高功率应用需求。
低插入损耗：插入损耗低至-0.15dB，显著提高系统效率。
高隔离度：隔离度高达-20dB，确保信号传输的纯净度。
低互调失真：三阶互调失真低至-60dBc，保证信号质量。
小尺寸封装：提供多种尺寸选择，最小尺寸为7mm×7mm，最大尺寸为38.1mm×38.1mm，适合紧凑的PCB设计。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作频率范围 | 100 | - | 10000 | MHz |
| 插入损耗 | -0.15 | - | -0.35 | dB |
| 隔离度 | -20 | - | - | dB |
| 三阶互调失真 | -60 | - | - | dBc |
| 尺寸 | 7 | - | 38.1×38.1 | mm |
| 功率容量 | 20 | - | 200 | W |
应用场景
移动通信：支持4G/5G基站的高频段通信，确保信号的高效传输和稳定接收。
无线微波通信：在微波通信系统中提供可靠的信号隔离和传输，保障微波通信的高效运行。
雷达系统：用于雷达发射和接收系统，确保信号的准确传输和隔离，提高雷达系统的探测精度和可靠性。
卫星通信：在卫星通信设备中，提供高性能的信号隔离和传输，保障卫星通信的稳定性和高效性。
型号推荐
| DP0044C | DP0065C | DP0180C | DP0871C | DP0045C | DP0886C |
| DP0888C | DP0016C | DP0839C | DP0580C | DP0872C | DP0844C |
| DP0012C | DP0609C | DP0652C | DP0049C | DP0737C | DP0394C |
| DP0111C | DP0608C | DP0546C | DP0431C | DP0178C | DP0583C |
| DP0498C | DP0015C | DP0316C | DP0721C | DP0393C | DP0500C |
选型建议
在选择DPxxxxC系列环形器时，需考虑以下因素：
工作频率：根据应用需求选择合适的工作频率范围。
功率需求：根据设备的功率要求选择合适的功率容量。
尺寸限制：根据PCB设计的空间限制选择合适的封装尺寸。
性能要求：根据信号质量要求选择插入损耗、隔离度和互调失真等性能指标。
大普通信的DPxxxxC系列大功率嵌入式环形器，以其卓越的性能、高功率容量、小尺寸封装和广泛的适用性，成为通信设备制造商的理想选择。选择大普通信，就是选择高效、稳定和可靠的通信解决方案。
南山电子和大普通信的技术团队都随时准备为您提供专业建议。无论是频段定制、特殊接口需求，还是复杂环境下的应用方案，我们都能给出针对性解决方案。正确的选型不仅能提升系统性能，更能降低总体拥有成本。选择南山，选择大普DPxxxxC系列，就是选择专业与可靠的完美结合。
