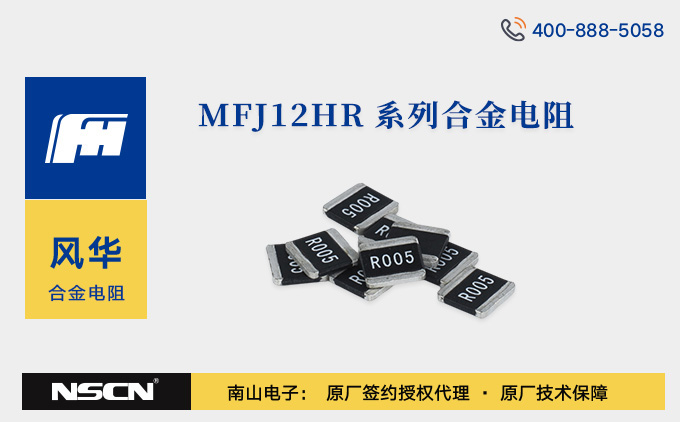

风华高科MFJ12HR系列合金片式固定电阻器：高精度精密电流检测解决方案

发布时间：2025-05-27 品牌：风华(FH) 浏览量：36

风华高科MFJ12HR系列属于MF系列合金片式固定电阻器，专为精密电流测量和高功率应用场景设计。采用先进的合金层与陶瓷基板结合工艺，具备极低的温度系数（TCR）和优异的机械稳定性，适用于开关电源、新能源汽车、工业控制等高要求领域。其2512封装规格与1W额定功率设计，平衡了小型化与高负载能力的需求。

核心优势与技术特性：

1. 高精度与低温度系数
阻值精度：主要提供±1%和±5%两种精度等级，满足不同场景的测量需求（如±1%型号MFJ12HR010FT，±5%型号MFJ12HR100JT）。
TCR低至±50ppm/℃：确保宽温范围内（-55℃至+170℃）阻值稳定性，减少温度漂移对检测精度的影响。
2.低阻值特性
阻值范围：覆盖 0.002Ω（MFJ12HR002FT）至0.5Ω（MFJ12HR500FT），采提供0.005Ω、0.01Ω、0.05Ω、0.1Ω等标准化阻值，同时支持定制化需求。
3. 高功率承载能力
1W额定功率：在70℃环境温度下可满载运行，配合负荷下降曲线，高温环境下功率按需降额，保障长期可靠性。
4. 结构设计与材料优势
多层保护工艺：一次保护层（Primary Overcoat）与二次保护层（Secondary Overcoat）提供优异的耐湿性和抗机械应力能力。
铜端电极与合金层结合：优化电流分布，降低寄生电感，提升高频特性。
5. 环保与兼容性
符合RoHS与无卤素要求：满足国际环保标准。
潮敏等级MSL 1：适用于标准SMT工艺，无需特殊存储条件。

型号命名规则：

MFJ12HR：产品代号（MF = 合金片式固定电阻，J = 功率系列 1W，12=2512 封装，HR = 高精度低阻系列）。
阻值代码：如 “010” 表示 0.01Ω（R010），“200” 表示 0.2Ω（R200），“M” 标识 mΩ 级（如 005=5mΩ）。
后缀：FT=±1% 精度，JT=±5% 精度。

典型应用场景：

电流检测与过流保护：适用于开关电源（SMPS）、DC-DC 转换器的初级 / 次级电流采样，利用低阻值和高稳定性实现精准的电流监控与保护。
电源管理模块（VRM）：在服务器、工控设备的电压调节器中作为负载电阻，支持高频信号传输与功率损耗控制。
新能源与储能系统：用于电池管理系统（BMS）的充放电电流检测，适应宽温、高湿等复杂环境。
消费电子与便携设备：在快充适配器、笔记本电脑中作为电流传感元件，满足小型化与可靠性要求。

MF12HR系列合金电阻型号推荐
MFJ12HR002FT	MFJ12HR02FT	MFJ12HR056FT	MFJ12HR130FT
MFJ12HR008FT	MFJ12HR030FT	MFJ12HR060FT	MFJ12HR133FT
MFJ12HR010JT	MFJ12HR033JT	MFJ12HR068FT	MFJ12HR140FT
MFJ12HR011FT	MFJ12HR039FT	MFJ12HR070FT	MFJ12HR160FT
MFJ12HR015FT	MFJ12HR040FT	MFJ12HR082FT	MFJ12HR180FT
MFJ12HR018FT	MFJ12HR047FT	MFJ12HR100JT	MFJ12HR300FT
MFJ12HR020FT	MFJ12HR050FT	MFJ12HR10FT	MFJ12HR390FT
MFJ12HR025FT	MFJ12HR051JT	MFJ12HR110FT	MFJ12HR500FT

南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华MFJ12HR系列合金电阻。如需了解更多型号或定制化方案，请联系南山半导体官方网站在线客服。
