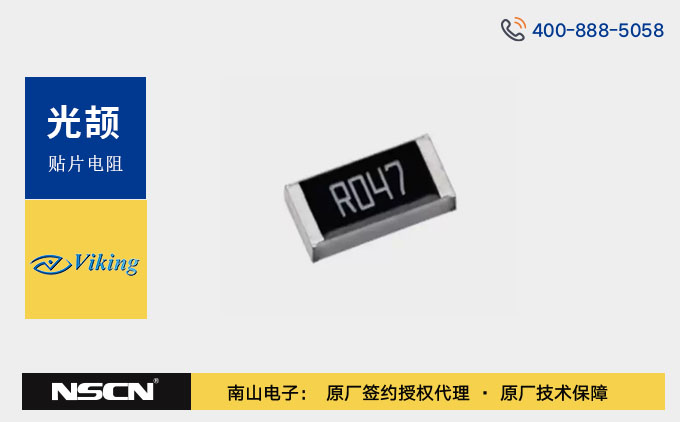

光颉科技RS系列电流检测电阻性能与应用全解析
在电子电路领域，精确的电流检测和可靠的电阻元件至关重要。光颉RS系列电流检测厚膜片式电阻器凭借其独特的性能和广泛的适用性，成为众多电子设备设计与制造中的优选组件。本文将详细介绍该系列电阻器的特性、应用及优势。
规格与参数
- 尺寸多样：涵盖从 0402 到 2512 等多种尺寸，满足不同电路板空间布局需求。
- 功率与电流承载：功率额定值从 1/16W 到 1W不等，最大工作电流范围为 1.11A 至 10.0A ，可适应不同功率等级的电路。
- 电阻范围与精度：电阻范围在 10mΩ - 1R，精度有±1% 和±5% 可选 ，能为各类电路提供合适的电阻值设定。
- 工作温度：工作温度范围为 - 55~ +155°C ，在较宽温度区间内可稳定工作。
- 温度系数（TCR）：TCR 范围在±500 至 ±1500 PPM/°C ，体现了电阻值随温度变化的特性。
特性优势
- 低电感：有效减少电路中的电感效应，降低信号干扰，提升电路性能。
- 可靠结构：采用高度可靠的多层电极结构，增强了电阻器自身以及设备整体的可靠性。
- 小型化助力：有助于减小最终设备尺寸，契合电子设备小型化、轻薄化发展趋势。
- 环保合规：符合 RoHS 标准，满足环保要求，利于可持续发展。
应用领域
- 电源管理：在电源管理应用中精准检测电流，保障电源系统稳定运行。
- 开关电源：用于开关电源电路，确保电源转换过程中的电流控制与监测。
- 音频过流保护：在音频应用中实现过流保护，避免音频设备因电流异常损坏。
- 电压调节模块（VRM）：为 VRM 提供准确的电流检测，助力电压稳定调节。
- 其他应用：在 DC - DC 转换器、电池组、充电器、适配器以及磁盘驱动器等设备中均有广泛应用。

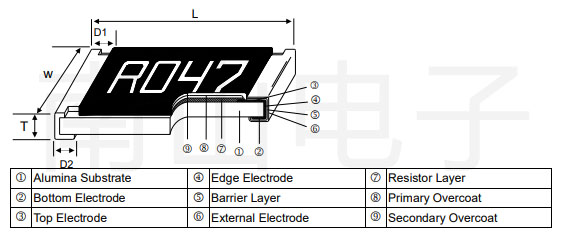

RS系列结构：
RS系列降额曲线：

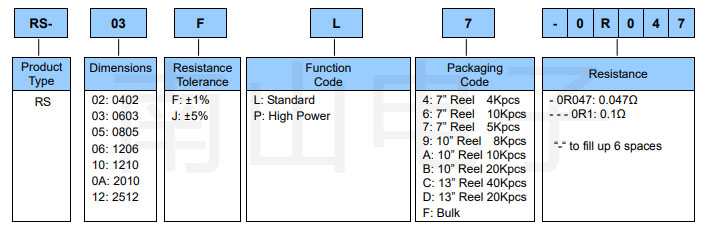

RS系列命名规则：

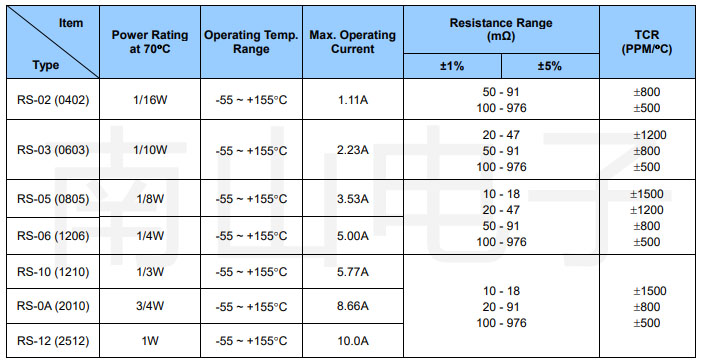

RS系列标准电气规格：
南山电子是Viking（光颉科技）授权代理商，欢迎咨询选购光颉RS系列电流检测电阻，如需更多产品信息及最新报价，请咨询南山半导体官方网站在线客服。
