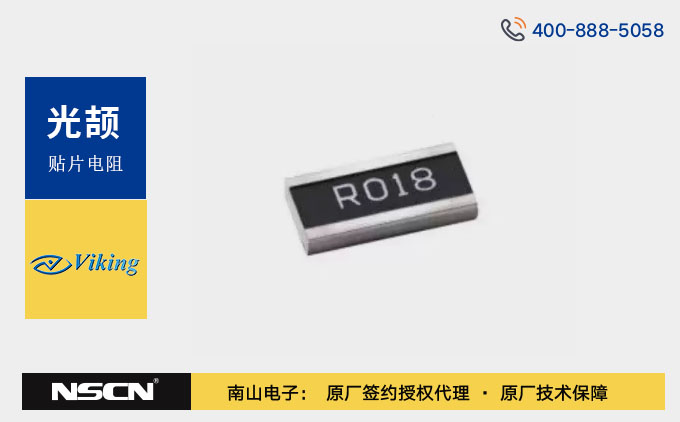

光颉CSW系列宽端子电流检测电阻：高功率电源新标杆
在高性能电源系统的构建中，高功率承载能力、运行稳定性以及低热阻表现，是确保电源可靠工作的核心要素。光颉科技（Viking）推出的CSW系列宽端子电流检测电阻，通过反向几何结构设计，在芯片长边实现更宽端接，显著提升电流处理能力与散热效率，有效降低 PCB 温度，为高功率应用提供坚实保障。该系列提供 1225/0612/3720/7520 多种尺寸，适用于10mΩ至750Ω的阻值范围，是电源管理领域的理想之选。
主要特征：
- 高可靠多层电极构造：采用高度可靠的多层电极结构，增强电阻在复杂环境下的稳定性，大幅降低故障发生概率，有效延长设备使用寿命。
- 设备小型化与可靠性提升：紧凑的设计不仅缩小终端设备体积，更通过优化电气性能，显著提升系统整体可靠性。
- 高功率：在1225封装规格下，实现3 W功率额定值，满足高密度电路对高功率的需求，助力产品实现小型化与高性能的完美平衡。
- 阻值范围广：覆盖10mΩ至750mΩ的阻值范围，为各类精密电流检测场景提供精准的控制基准，满足复杂电路设计需求。
- 高纯度氧化铝基板：选用高纯度氧化铝基板，具备优异的功率耗散能力，即使在高负载工况下，也能快速散热，确保电阻性能稳定。
- 长边宽端接高功率设计：独特的反向几何宽端子结构，扩大散热面积，降低热阻，极大提升电流承载能力，适应高功率运行环境。
应用场景：
- 电源管理应用：精准监测电流波动，优化电源效率，保障系统稳定输出，是电源管理系统的理想选择。
- 开关电源系统：在高频开关场景中，有效降低损耗，提升能量转换效率与系统可靠性，成为开关电源的关键元件。
- 音频设备过流保护：快速响应异常电流，防止功放、扬声器等音频元件因过流损坏，守护音质纯净与设备安全。
- 电压调节模块（VRM）：为处理器等精密元件提供稳定电压，确保信号完整性，满足对电压精度的严苛要求。
- DC-DC 转换器 / 电池系统：在储能与电源转换中，实现高效电流监控，延长电池使用寿命，提升系统整体性能。
- 磁盘驱动器等精密设备：满足高密度存储设备对低噪声、高精度电流检测的需求，保障设备稳定运行。

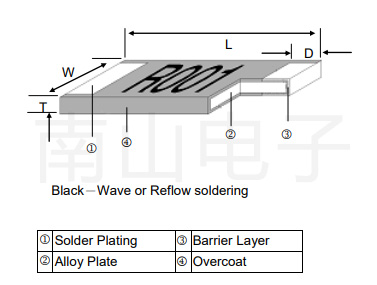

CSW系列结构：

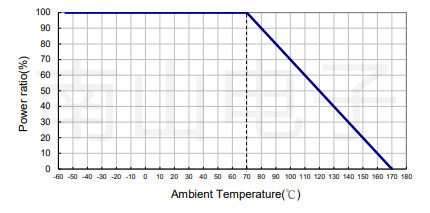

CSW系列降额曲线：
CSW系列命名规则：
CSW系列标准电气规格：
南山电子是Viking（光颉科技）授权代理商，欢迎咨询选购光颉CSW系列宽端子电流检测电阻，如需更多产品信息及最新报价，请咨询南山半导体官方网站在线客服。
