新洁能NCE6003XY高性能N沟道增强型功率MOSFET在电池保护电路中的应用

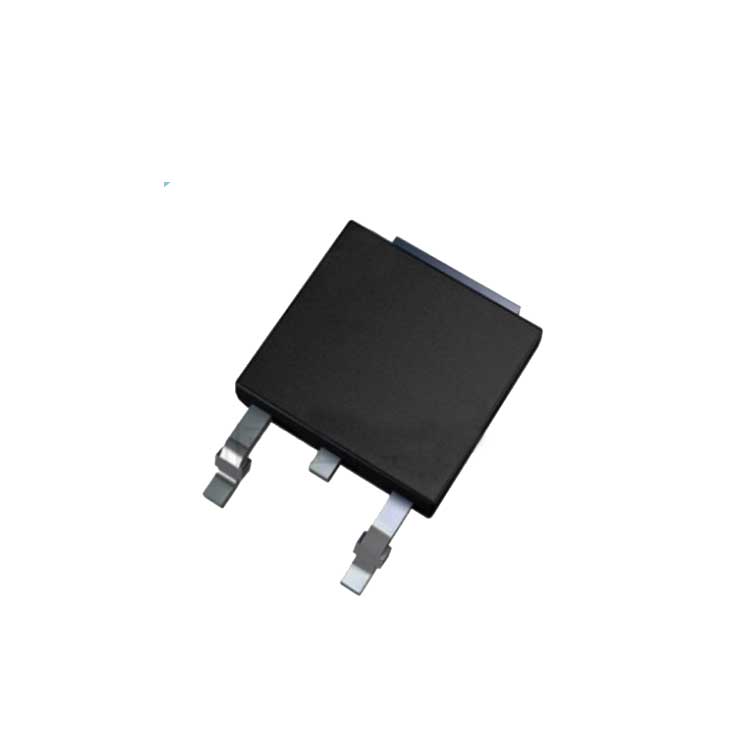

NCE6003XY是由无锡新洁能NCE 公司推出的一款N沟道增强型功率MOSFET，它采用先进的沟槽技术制造，具有出色的导通电阻（RDS(ON)）和低栅极电荷特性，适用于电池保护、DC/DC转换器以及其他开关应用。
今天，南山电子就介绍一下新洁能NCE6003XY高性能N沟道增强型功率MOSFET在电池保护电路中的应用。
产品概述
（一）基本参数
- 最大漏源电压（VDS）：60V
- 最大连续漏极电流（ID）：3A
- 最大脉冲漏极电流（IDM）：10A
- 最大功耗（PD）：1.7W
- 工作结温范围（TJ）：-55℃至+150℃
- 封装形式：SOT-23-3L，适合表面贴装
（二）电气特性
- 导通电阻（RDS(ON)）
- 在VGS=10V时，RDS(ON)小于78mΩ
- 在VGS=4.5V时，RDS(ON)小于96mΩ
- 栅极阈值电压（VGS(th)）：0.9V至2.0V
- 输入电容（Clss）：270pF（在VDS=30V，VGS=0V，频率为1MHz时）
- 输出电容（Coss）：16pF
- 反向传输电容（Crss）：15pF
- 总栅极电荷（Qg）：10.2nC（在VDS=30V，ID=3A，VGS=10V时）
（三）动态特性
- 开启延迟时间（td(on)）：5ns
- 开启上升时间（tr）：10ns
- 关闭延迟时间（td(off)）：12ns
- 关闭下降时间（tf）：8ns
（四）二极管特性
- 正向电压（VSD）：1.2V（在VGS=0V，IS=3A时）
- 正向电流（IS）：3A
那么，NCE6003XY在电池保护电路中的应用主要体现在以下几个方面：
1. 过充保护
在电池充电过程中，NCE6003XY可以作为充电回路的开关元件，与控制IC配合使用。当电池电压达到过充保护电压时，控制IC会发出信号关闭NCE6003XY，切断充电回路，防止电池过充。
2. 过放保护
在电池放电过程中，NCE6003XY同样可以作为放电回路的开关元件。当电池电压降至过放保护电压时，控制IC会关闭NCE6003XY，切断放电回路，防止电池过度放电。
3. 过流保护
NCE6003XY的低导通电阻（RDS(ON)）特性使其能够快速响应过流情况。当电流流经NCE6003XY时，其导通压降会随着电流增加而增大。控制IC通过监测该压降，当其超过设定阈值时，会迅速关闭NCE6003XY，切断电路，防止过流损坏。
4. 短路保护
在短路情况下，电流会急剧增大，导致NCE6003XY的导通压降迅速上升。控制IC检测到该压降超过短路保护阈值时，会在极短时间内关闭NCE6003XY，切断短路电流，保护电池和电路。
5. 低功耗与高效率
NCE6003XY的低导通电阻（RDS(ON) < 78mΩ @ VGS=10V），在正常工作时能够降低功耗，提高电池保护电路的效率，延长电池使用寿命。
6. 紧凑封装与易用性
NCE6003XY采用SOT-23-3L封装，尺寸紧凑，适合用于空间受限的电池保护电路设计。
7. 与控制IC的配合
NCE6003XY通常与专用的电池保护IC（如DW01A等）配合使用，由控制IC提供电压和电流监测功能，而NCE6003XY作为执行元件，根据控制IC的信号快速切断或导通电路。
通过以上功能，NCE6003XY在电池保护电路中能够有效防止电池过充、过放、过流和短路等问题，确保电池的安全和稳定运行。
