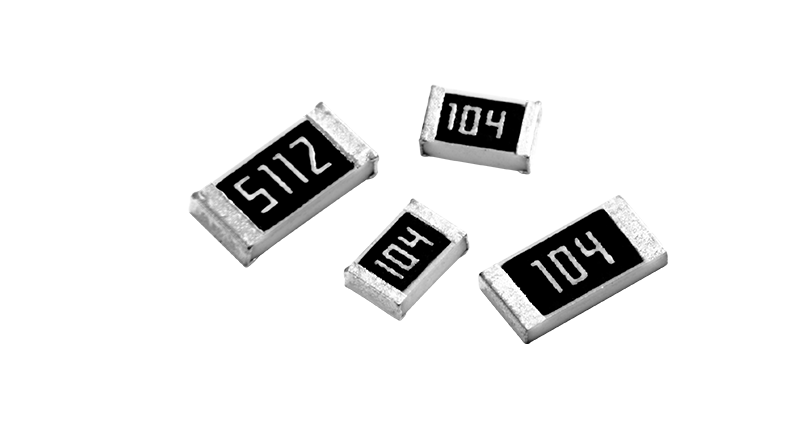

国巨高压电阻 RV0603DR-07、RV0603FR-07、RV0603JR-07、RV0603JR-7W、RV0805DR-07、RV0805FR-07、RV0805JR-07 系列的详细介绍
国巨公司（YAGEO）作为全球知名的被动元件制造商，其生产的高压电阻系列产品在市场上具有广泛的应用和良好的口碑。本文是对国巨高压电阻 RV0603DR-07、RV0603FR-07、RV0603JR-07、RV0603JR-7W、RV0805DR-07、RV0805FR-07、RV0805JR-07 等系列的详细介绍。
产品概述
国巨高压电阻系列产品主要适用于工业自动化、电源及电池充电器等领域。这些电阻专门设计用于处理最大电压 500V 以内的应用，尺寸规格从 0603 到 2512（RV），表面贴装电阻适合通过自动处理贴装系统进行高效、准确的贴装。
产品特点
- 高工作电压：能够承受高达 500V 的电压，满足高电压环境下的电路应用需求。
- 可靠的电极结构：确保了电阻在高压环境下的稳定性和可靠性。
- 高稳定性及高可靠性：在自动打件应用中表现出色，可确保电路的稳定运行。
- 符合安全标准：部分尺寸已获得全球安全科学领导者 UL 所颁发的 IEC 62368-1：2014（section G.10.2）安全测试证书。
技术参数
| 系列 | 封装尺寸 | 额定功率（W） | 阻值范围（Ω） | 阻值精度（%） | 温度系数（ppm/℃） | 工作温度范围（℃） |
|:-------------|:---------|:--------------|:--------------|:--------------|:------------------|:------------------|
| RV0603DR-07 | 0603 | 0.1 | 10K~10M | ±0.5/±1/±5 | ±200 | -55~+155 |
| RV0603FR-07 | 0603 | 0.1 | 10K~10M | ±1/±5 | ±200 | -55~+155 |
| RV0603JR-07 | 0603 | 0.1 | 10K~10M | ±1/±5 | ±200 | -55~+155 |
| RV0603JR-7W | 0603 | 0.1 | 10K~10M | ±1/±5 | ±200 | -55~+155 |
| RV0805DR-07 | 0805 | 0.125 | 10K~22M | ±0.5/±1/±5 | ±200 | -55~+155 |
| RV0805FR-07 | 0805 | 0.125 | 10K~22M | ±1/±5 | ±200 | -55~+155 |
| RV0805JR-07 | 0805 | 0.125 | 10K~22M | ±1/±5 | ±200 | -55~+155 |
| 国巨高压电阻型号推荐 | |||
|---|---|---|---|
| RV0603DR-07100KL | RV0805JR-07100RL | RV0603FR-07147KL | RV0805FR-076M98L |
| RV0805JR-079M1L | RV0805JR-07470KL | RV0805FR-077M87L | RV0603JR-07360KL |
| RV0805FR-07576KL | RV0603FR-0712KL | RV0805JR-072M4L | RV0603FR-07237KL |
| RV0603JR-0756RL | RV0805FR-077M68L | RV0603FR-07158KL | RV0805DR-0724K9L |
| RV0805FR-072M7L | RV0603JR-0730KL | RV0805FR-0722KL | RV0805FR-07732KL |
| RV0603FR-0734K8L | RV0805DR-071M5L | RV0603FR-0716K2L | RV0603FR-0790K9L |
| RV0805FR-07806KL | RV0805FR-07332KL | RV0805FR-07180RL | RV0603FR-0747K5L |
| RV0805JR-0775RL | RV0805FR-07270RL |
应用场景
- 工业自动化：在工业自动化设备中，这些高压电阻可用于控制电路、传感器电路等，确保设备的精确控制和稳定运行。
- 电源及电池充电器：在电源和电池充电器中，高压电阻可用于分压、限流等作用，提高电源的稳定性和安全性。
- 汽车电子产品：在汽车电子系统中，如汽车照明、娱乐系统等，高压电阻可用于信号处理、电源管理等。
- 远程电源管理：在远程电源管理系统中，高压电阻可用于实现分压和分流，确保与其他元器件的兼容。
- 变频器：在变频器中，高压电阻可用于滤波、限流等作用，提高变频器的性能和可靠性。
- 白色家电：在智能家居设备中，高压电阻可用于控制电路、传感器电路等，实现智能化控制。
国巨高压电阻 RV0603DR-07、RV0603FR-07、RV0603JR-07、RV0603JR-7W、RV0805DR-07、RV0805FR-07、RV0805JR-07 等系列凭借其高工作电压、可靠的电极结构、高稳定性和高可靠性等特点，在众多领域得到了广泛应用。这些产品不仅满足了不同应用场景的需求，还通过了相关安全标准认证，为用户提供了安全可靠的使用保障。
