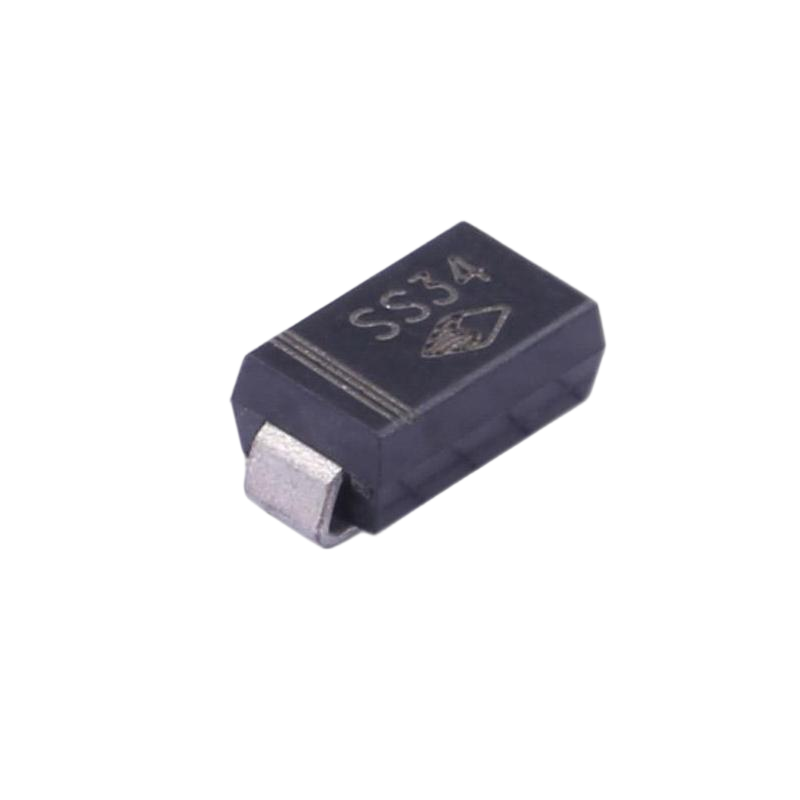

星海1Nxx和1Sxx系列肖特基二极管，电源领域的优质器件
在当今快速发展的电子技术领域，电源管理的高效性与可靠性成为了众多工程师和设计师关注的焦点。肖特基二极管，作为一种高性能的半导体器件，以其独特的低正向电压降、高开关速度以及低反向漏电流等优势，在高频开关电源、变频器、驱动器以及汽车电子等多个领域发挥着至关重要的作用。而星海1Nxx和1Sxx系列肖特基二极管，作为电源领域的优质器件，更是凭借其卓越的性能和广泛的应用范围，成为了众多解决方案中的首选。
星海1Nxx和1Sxx系列肖特基二极管涵盖了从20V到100V的反向电压范围，以及1A的正向平均整流电流，能够满足不同应用场景下的多样化需求。无论是高频开关电源中的整流需求，还是变频器中的续流保护，亦或是汽车电子中的电池管理系统，这些系列的肖特基二极管都能以其稳定的性能和高效的能量转换，为设备的稳定运行提供坚实的保障。
在复杂的工业环境和汽车电子应用中，设备面临着各种恶劣的工作条件，如高温、高湿度、强电磁干扰等。星海1Nxx和1Sxx系列肖特基二极管经过严格的质量检测和可靠性测试，能够确保在这些极端条件下依然保持稳定的性能。其低反向漏电流特性，即使在高反向电压下也能有效防止漏电现象的发生，从而保证了系统的稳定运行。此外，这些系列的二极管还具有较高的浪涌电流能力，能够承受瞬间的过量电流冲击，为设备的安全运行提供了额外的保护。
型号参数
| 型号 | 最大重复峰值反向电压 (V) | 最大正向平均整流电流 (A) | 正向峰值浪涌电流 (A) | 正向电压降 (V) | 最大反向电流 (A) | 封装形式 |
|---|---|---|---|---|---|---|
| 1N17 | 20 | 1.0 | 90 | 0.45 | 1.0 | R-1 |
| 1N18 | 30 | 1.0 | 90 | 0.55 | 1.0 | R-1 |
| 1N19 | 40 | 1.0 | 90 | 0.60 | 1.0 | R-1 |
| 1S20 | 20 | 1.0 | 75 | 0.55 | 1.0 | R-1 |
| 1S30 | 30 | 1.0 | 75 | 0.55 | 1.0 | R-1 |
| 1S40 | 40 | 1.0 | 75 | 0.70 | 1.0 | R-1 |
| 1S50 | 50 | 1.0 | 75 | 0.70 | 1.0 | R-1 |
| 1S60 | 60 | 1.0 | 100 | 0.70 | 1.0 | R-1 |
| 1S80 | 80 | 1.0 | 100 | 0.85 | 1.0 | R-1 |
| 1S100 | 100 | 1.0 | 100 | 0.85 | 1.0 | R-1 |
在电源领域的应用
高频开关电源
高频开关电源广泛应用于各种电子设备中，如计算机电源、LED驱动电源等。例如，在某手机快充头中采用肖特基二极管后，充电效率从85%提升至92%，同等充电功率下发热降低30%，用户可边充边玩不发烫。
DC-DC转换器
在DC-DC转换器中，肖特基二极管的低压降特性尤为重要。
反向保护电路
在电源设计中，反向保护电路是必不可少的。星海肖特基二极管能够迅速阻止反向电流流动，保护电路不受损坏。这种特性在手机、平板电脑等便携式设备中尤为重要，能够有效防止电源接反导致的电路损坏。
充电器和电池管理系统
在充电器和电池管理系统中，肖特基二极管用于防止电池反向充电，同时提升充电效率。这种应用在电动车、移动电源等需要高效充电的设备中尤为重要。
高频整流电路
在高频整流电路中，肖特基二极管的快速开关特性使其能够在高频信号中有效地整流。这种特性在无线电通信和射频设备中尤为重要，能够实现更小的尺寸和更高的效率，满足现代通信系统对高性能的需求。
选择星海肖特基二极管，您不仅获得了高性能的产品，还将享受到我们全方位的优质服务。我们的专业团队将为您提供从选型咨询到技术支持的一站式服务，帮助您快速找到最适合您应用需求的解决方案。
