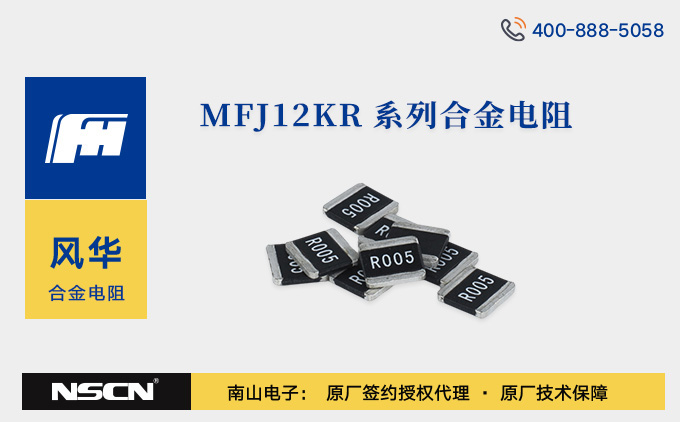

风华高科MFJ12KR系列合金电阻器：高性能电流检测解决方案

发布时间：2025-07-08 品牌：风华(FH) 浏览量：13

在现代电子电路设计中，高精度电流检测作为系统保护与控制的关键环节，对电阻器的性能提出了严苛要求。风华高科作为国内电子元器件领域的领军企业，其MFJ12KR系列合金片式固定电阻器，融合低阻值、高精度、低温度系数等核心优势，专为大电流检测场景打造，广泛应用于开关电源、过流保护、新能源设备等领域，为工业控制、汽车电子、通信设备等提供可靠的电流采样解决方案。

产品概述：

技术概况
- 依托MF系列合金片式固定电阻器技术，采用金属箔工艺，在陶瓷基板上形成合金层，具备优异的电气稳定性与机械强度，最高功率可达 2W，最低 TCR 达 ±50ppm/℃，满足高精度电流检测需求。
系列特性
- MFJ12KR 系列以2512封装为核心，额定功率 1W，阻值范围覆盖 0.003Ω~0.2Ω，精度涵盖 ±0.5%、±1%、±5%，温度系数 ±100ppm/℃为主，部分型号支持定制 ±50ppm/℃，适配大电流、高可靠性场景。
型号解析（以 MFJ12KR010FT 为例）
- MF：产品代号（合金片式固定电阻器）
- J：功率系列代号（1W）
- 12：封装规格（2512）
- KR010：阻值代码（0.01Ω，R 代表小数点）
- F：精度代号（±1%）
- T：包装方式代号（编带包装）

核心特性：

低阻值高精度，适配大电流采样：
- 阻值范围 0.003Ω~0.2Ω，采用合金箔工艺，降低电流通过时的功率损耗，适用于 10A 以上大电流检测场景。
- 精度最高 ±0.5%（如 MFJ12KR005DT），确保电流采样数据的准确性，满足电源管理、电池保护等对精度敏感的应用。
低温度系数，抑制温漂影响：
- 温度系数 ±100ppm/℃，部分型号可定制 ±50ppm/℃，在 -55℃~170℃宽温范围内保持阻值稳定，避免因环境温度变化导致的检测误差，尤其适合汽车引擎舱、工业高温设备等场景。
高功率负载与抗冲击能力：
- 额定功率 1W，2512 封装散热面积大，配合负荷下降曲线设计，当环境温度超过 70℃时，额定功率按曲线降额，确保长期工作可靠性。
- 元件极限电流最高 31.6A（如 MFJ12KR002FT），最大过负荷电流 63.3A，可承受短时浪涌电流冲击，保护电路安全。
高频特性优越，信号传输稳定：
- 采用多层结构设计（陶瓷基板 + 合金层 + 保护涂层），寄生电感与电容低，在高频电路中保持低阻抗特性，适用于开关电源、DC-DC 转换器等高频工作场景，避免信号失真。

MFJ12KR 系列合金电阻型号推荐
MFJ12KR003FT	MFJ12KR007FT	MFJ12KR020FT	MFJ12KR100FT
MFJ12KR004FT	MFJ12KR010FT	MFJ12KR040FT	MFJ12KR100JT
MFJ12KR005DT	MFJ12KR010JT	MFJ12KR050FT	MFJ12KR120FT
MFJ12KR005JT	MFJ12KR012FT	MFJ12KR050JT	MFJ12KR200FT
MFJ12KR006FT	MFJ12KR015FT	MFJ12KR05FT	MFJ12KR200JT

风华高科MFJ12KR系列合金片式固定电阻器，以低阻值、高精度、低温度系数为核心竞争力，结合2512封装的高功率承载能力，为电流检测场景提供了可靠的解决方案。从新能源电源到汽车电子，从工业控制到消费设备，其优异的电气性能与环境适应性，彰显了风华高科在高端电阻领域的技术实力。

南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华高科MFJ12KR系列合金电阻器。如需更多产品信息与选型指南，请联系客服电话400 888 5058或者联系网站客服。
