基美高性能聚合物钽电容T520B、T520C、T520D系列的对比

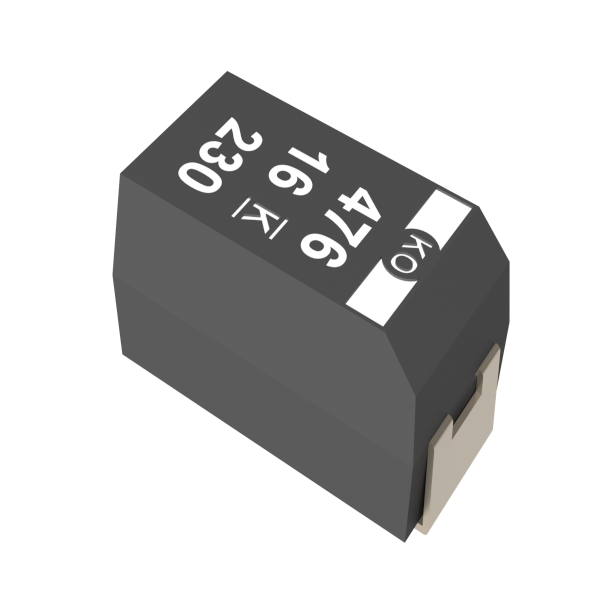

基美T520B、T520C、T520D系列电容是高性能的聚合物钽电容，广泛应用于电子设备中，今天，南山电子就对这3个系列做一个对比介绍。
以下是基美高性能聚合物钽电容T520B、T520C、T520D系列的对比的详细介绍：
基美T520B系列
- 封装与尺寸：采用表面贴装（SMD）方式，封装形式多样，如CASE-B-3528-21等。以T520B477M2R5ATE014为例，其尺寸为3.50mm×2.80mm，高度最大2.00mm。
- 电容参数：容值范围较广，如T520B477M2R5ATE014的容值为470μF，容差为±20%，额定电压2.5V；T520B337M2R5AHE018的容值为330μF，额定电压2.5V。
- 电气特性：具有低等效串联电阻（ESR），如T520B477M2R5ATE014的ESR为14mΩ@100kHz，T520B337M2R5AHE018的ESR为18mΩ。
- 工作温度：工作温度范围一般为-55℃~85℃。
基美T520C系列
- 封装与尺寸：同样采用表面贴装（SMD），封装形式为6032，高度最大2.8mm。
- 电容参数：以T520C686M006ATE100为例，其容值为68μF，容差为±20%，额定电压6.3V。
- 电气特性：ESR相对较高，如T520C686M006ATE100的ESR为100mΩ@100kHz。
- 工作温度：工作温度范围为-55℃~105℃。
基美T520D系列
- 封装与尺寸：表面贴装（SMD），封装形式为CASE-D-7343。
- 电容参数：容值和额定电压组合丰富，如T520D337M006ATE015的容值为330μF，额定电压6.3V；T520D107M010ATE018的容值为100μF，额定电压10V。
- 电气特性：ESR较低，如T520D337M006ATE015的ESR为15mΩ@100kHz。
- 工作温度：工作温度范围一般为-55℃~105℃。
三者对比
| 特性 | T520B系列 | T520C系列 | T520D系列 |
|------|------------|------------|------------|
| 封装尺寸 | 多为3528等小尺寸 | 6032，尺寸较大 | 7343，尺寸较大 |
| 容值范围 | 一般较大，如470μF等 | 相对较小，如68μF等 | 较大，如330μF等 |
| 额定电压 | 2.5V、10V等 | 6.3V等 | 6.3V、10V等 |
| ESR | 低，如14mΩ@100kHz | 较高，如100mΩ@100kHz | 低，如15mΩ@100kHz |
| 工作温度范围 | -55℃~85℃ | -55℃~105℃ | -55℃~105℃ |
三者的部分型号推荐
| 基美T520系列的部分型号推荐 | |||
|---|---|---|---|
| T520B227M006ATE045 | T520B106M016ATE100 | T520B107M006ATE015 | T520B107M006ATE035 |
| T520B107M006ATE040 | T520B157M006ATE035 | T520B227M2R5ATE035 | T520B337M006ATE040 |
| T520B337M2R5ATE009 | T520B476M006ATE025 | T520B476M010ATE035 | T520B476M010ATE070 |
| T520B477M2R5ATE014 | T520C476M010ATE100 | T520D337M006ATE018 | T520D227M010ATE018 |
| T520D227M010ATE040 | T520D337M006ATE045 | T520D477M006ATE025 | T520D477M006ATE030 |
| T520D687M004ATE025 | T520D687M2R5ATE015 |
应用场景
- T520B系列：适合对容值和电压要求较高，且对ESR要求严格的紧凑型电路，如手机、平板电脑等移动设备中的电源管理电路。
- T520C系列：适用于对工作温度要求较高，但对ESR要求相对宽松的电路，如一些工业控制设备。
- T520D系列：适合需要较大容值、低ESR且工作温度范围广的电路，如汽车电子设备中的电源滤波电路。
