君耀电子(BK) 热敏电阻(NTC)

国巨君耀是国内领先的抗浪涌型NTC热敏电阻器（NTC）品牌，目前量产SP和NT两个系列的引线式NTC热敏电阻。具有良好的热循环耐力，可提供高浪涌电流保护能力。YAGEO提供直径为5mm~25mm的NTC产品。南山电子是YAGEO君耀全系列保护元件授权代理商/经销商，代理证编号NKYC336CCY。南山电子同时代理采样型风华NTC热敏电阻器，您可用跟进自身项目需要选择。

国巨SP系列NET热敏电阻

• 0.7~150Ω, 1~15A
• 直径:8mm~25mm
• 有效抑制浪涌
• 稳定状态下低功耗
• 过流控制范围宽，响应速度快
• RoHS& 无卤素(HF)兼容
• 安全认证: UL: E482628

国巨NT系列热敏电阻

0.7~45Ω, 0.25~12A,直径5mm~20mm。其它与SP系列相同。建议新设计项目选择SP系列。

工作原理：

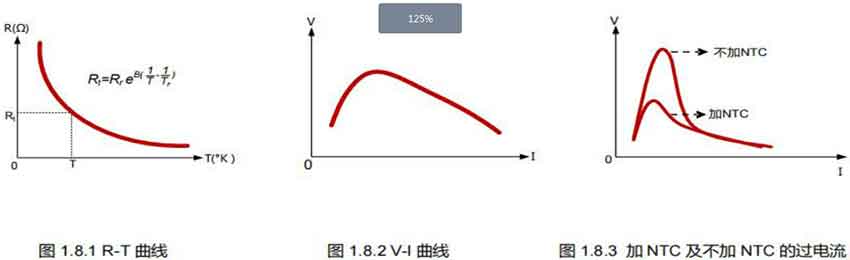

NTC 热敏电阻( NTC( Negative Temperature Coefficient):负温度系数 )是由 MnO2NiO，Co203，Cu02，Fe02的混合物烧结制成的陶瓷器件，其电阻对温度敏感，会随着环境温度的升高而减小(图 1.8.1),NTC 热敏电阻常用于温度感测、补偿或浪涌电流的抑制。电源 NTC 的大小通常比温度感测类型的 NTC大得多,作为电力线应用中的浪涌电流限制器NTC热敏电阻始终与负载串联在一起，作为过电流保护器。 NTC最初早现较高的电阻，并且其电阻会随着流过的过流而发生变化(图 1.8.2) NTC 吸收浪涌电流能量( 图 1.8.33)同时NTC发热电阻变得更低，因此，与在电路中使用固定电阻器相比时，NTC的功率损耗要低。

主要参数：

• 零功率电阻值R25:指在25条件下，测量的热敏电阻的零功率电阻值。
• 最大稳态电流:在环境温度为25°时允许施加在热敏电阻器上的最大连续电流
• 最大电流时的阻值:在环境温度为25℃，施加最大稳态电流时热敏电阻的阻值。
• 热时间常数:在零功率条件下，当温度发生突变时，热敏电阻体温度变化了始末两个温度差的63.2%所需要的时间。
• 热耗散常数:在规定温度下，热敏电阻耗散功率变化与其相应温度变化之比。
• 最大稳态功耗:最大稳态电流的平方与稳态电流的阻值的乘积。

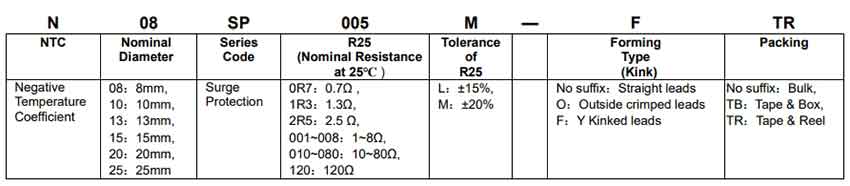

型号命名方法：
