君耀压敏电阻20K系列在工业控制中有哪些具体的应用场景？
在电子电路保护领域，压敏电阻作为一种重要的过电压保护元件，发挥着不可或缺的作用。而君耀压敏电阻20K系列凭借其卓越的性能和广泛的应用范围，成为了众多电子设备制造商的首选。

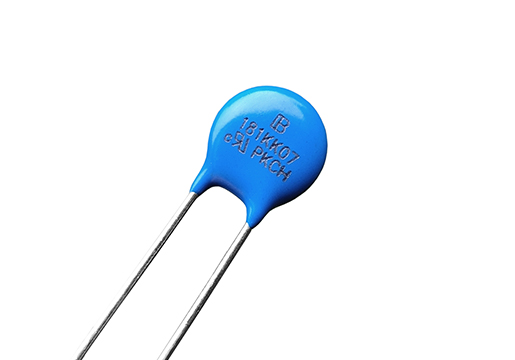

君耀压敏电阻20K系列是采用高温环氧树脂封装的金属氧化物压敏电阻，具有高浪涌电流承受能力、快速响应时间以及稳定的电压钳位特性。该系列产品直径为20mm，能够提供强大的瞬态能量吸收能力，浪涌电流承受能力范围从6500A至10000A。
那么，君耀压敏电阻20K系列在工业控制中有哪些具体的应用场景？
君耀压敏电阻20K系列在工业控制中的应用非常广泛，以下是一些具体的应用场景：
1. 工业控制器过压防护
在PLC、变频器、电机驱动等工业控制器中，这些设备通常工作在强电磁干扰的环境中，容易受到浪涌电压的冲击。君耀压敏电阻20K系列可以与气体放电管（GDT）和TVS二极管组合，形成多级保护，有效吸收浪涌电流，保护敏感的电子元件。例如，型号20D681K（680V压敏电压，20mm芯片直径）适用于此类应用。
2. 继电器和电磁阀的浪涌吸收
继电器和电磁阀在切换过程中会产生较大的浪涌电流，这可能会损坏设备。君耀压敏电阻20K系列能够有效吸收这些浪涌电流，保护继电器和电磁阀的触点。
3. 工业电器的浪涌保护
在工业环境中，各种电器设备（如电机、变压器等）可能会受到雷击或电网波动的影响。君耀压敏电阻20K系列可以安装在这些设备的电源输入端，提供过压保护。
4. 通信接口保护
在工业通信系统中，如RS485、CAN总线等通信接口，雷击和地电位差是导致设备损坏的常见原因。君耀压敏电阻20K系列可用于通信接口的过压保护，防止浪涌电压对通信线路和设备的损害。
5. 测量和控制仪器的过压保护
工业测量和控制仪器通常需要高精度和高可靠性。君耀压敏电阻20K系列可以用于这些仪器的电源和信号线路的过压保护，确保设备在复杂环境下的稳定运行。
6. 半导体器件保护
在工业自动化设备中，半导体器件（如晶体管、二极管、集成电路等）对过压非常敏感。君耀压敏电阻20K系列可以提供有效的过压保护，防止瞬态电压对这些器件的损坏。
7. 电源模块的过压保护
在工业电源模块中，浪涌电压可能会损坏电源内部的敏感元件。君耀压敏电阻20K系列可以安装在电源模块的输入端，提供快速的电压钳位和浪涌吸收功能。
8. 高温环境下的过压保护
部分工业设备需要在高温环境下运行，君耀压敏电阻20K系列的工作温度范围为-40℃至+105℃，能够适应高温环境下的过压保护需求。
| 君耀压敏电阻型号推荐 | |||
|---|---|---|---|
| 331KK20 | 431KK20J | 181KK20 | 181KK20J |
| 201KK20 | 201KK20J | 221KK20 | 221KK20J |
| 241KK20 | 241KK20J | 271KK20 | 271KK20J |
| 301KK20 | 301KK20J | 331KK20J | 361KK20 |
| 361KK20J | 391KK20 | 391KK20J | 431KK20 |
| 471KK20 | 471KK20J | 511KK20 | 511KK20J |
| 561KK20 | 561KK20J |
技术参数
浪涌电流承受能力：20K系列压敏电阻能够承受高达10000A的浪涌电流，确保在极端情况下电路的安全。
响应时间：小于25纳秒的快速响应时间，使其能够在瞬态过电压出现时迅速做出反应，有效保护电路免受损害。
电压范围：工作电压范围从18V到1800V，能够满足多种不同应用场景的需求。
温度范围：工作温度范围为-40℃至+105℃，部分型号如KK系列可高达+125℃，适应各种恶劣环境。
封装形式：采用径向引线式封装，尺寸为Φ23.00 x 7.90mm，安装方便。
君耀压敏电阻20K系列以其卓越的性能、广泛的应用范围和高可靠性，成为了电子电路保护领域中的佼佼者。无论是在工业控制、通信设备还是家用电器中，都能提供可靠的过电压保护，确保设备的稳定运行和使用寿命。
