上海贝岭新品高精度低功耗模数转换器BL1090系列中文资料
在物联网、工业4.0和新能源技术蓬勃发展的今天，高精度、低功耗的模数转换器（ADC）已成为连接物理世界与数字系统的核心枢纽。作为中国模拟芯片领域的领军企业，上海贝岭凭借深厚的技术积累和市场洞察力，近期正式发布BL1090系列16/24位高精度低功耗模数转换器，以突破传统的性能参数和创新设计，为空间受限、功耗敏感的精密测量应用树立了全新标杆。

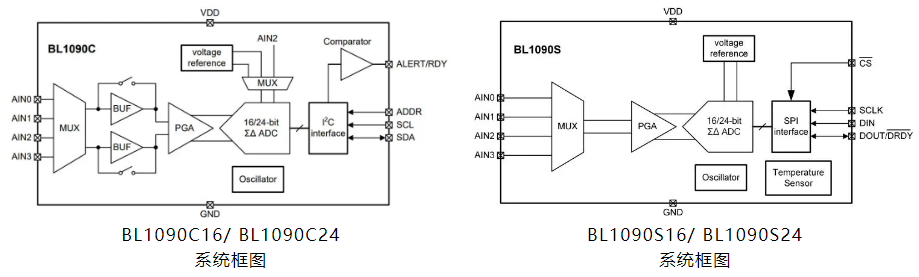

BL1090系列采用低功耗架构设计，最高转换速率达 960SPS。在常温环境下，掉电模式功耗可低至 8μA，连续转换模式功耗为 300μA。该系列内置可编程增益放大器（PGA），能够适配从±256mV到±6.144V的输入范围，以此实现高精度信号测量；同时集成输入多路复用器（MUX），可提供两对差分输入或四个单端输入。此外，BL1090 系列还配备输入缓冲器，有效降低了驱动难度。
其中，BL1090C16/BL1090C24集成数字比较器和开路检测电流源，分别可实现欠压 / 过压检测及外部传感器开路、短路检测功能；BL1090S16/BL1090S24 则集成高精度温度传感器。BL1090系列采用 MSOP-10 封装，额定工作温度范围为- 40℃至 + 125℃，适配功率受限与空间受限的传感器测量场景，可广泛应用于便携式仪表、电池电压和电流监控、温度测量系统、消费类电子产品、工业自动化及自动控制领域。
产品规格：
| 产品名称 | 分辨率 | 封装 | 主要特性 | 相似产品 |
|---|---|---|---|---|
| BL1090C16 | 16 | MSOP-10 | I2C、数字比较器 | ADS1115 |
| BL1090C24 | 24 | / | / | |
| BL1090S16 | 16 | SPI、温度传感器 | ADS1118 | |
| BL1090S24 | 24 | / | / |
产品特性：
注：除非另有说明，TA = 25°C, VDD = 5 V, FSR =±2.048 V, DR = 6.25 SPS。

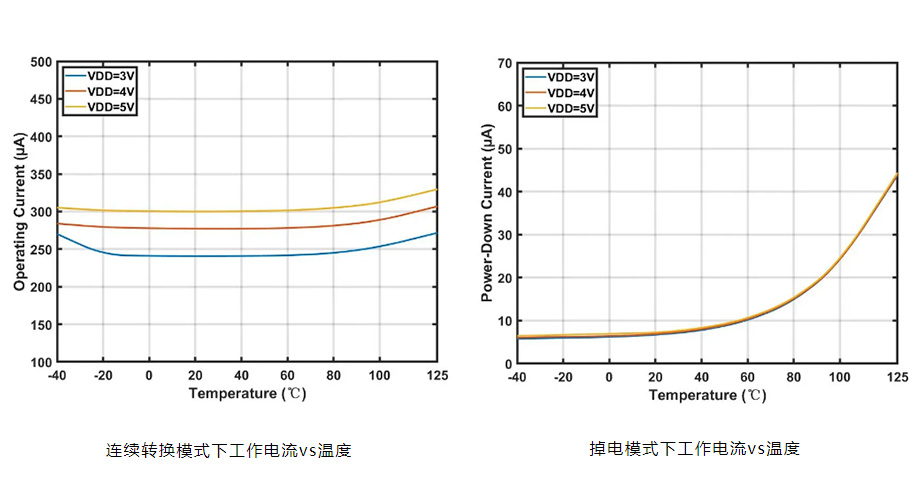

低功耗
BL1090系列以6.25 SPS速率连续采样时，全温下功耗最高350 μA。掉电模式全温下功耗最大50 μA。
高精度
BL1090全系产品具有出色的噪声特性和线性度，其中BL1090C16、BL1090S16产品有效分辨率不低于16 Bit。BL1090C24/BL1090S24产品有效分辨率最高可达23.7 Bit。
输入范围为±2.048V时，BL1090C16/BL1090S16的INL为±3 LSB。
表1 VDD = 3.3 V时，BL1090C16/BL1090S16噪声均方根值（噪声峰峰值）
表2 VDD = 3.3 V时，BL1090C16/BL1090S16有效分辨率（无噪声分辨率）
表3 VDD = 3.3 V时，BL1090C24/BL1090S24噪声均方根值（噪声峰峰值）
表4 VDD = 3.3 V时，BL1090C24/BL1090S24有效分辨率（无噪声分辨率）
应用建议：

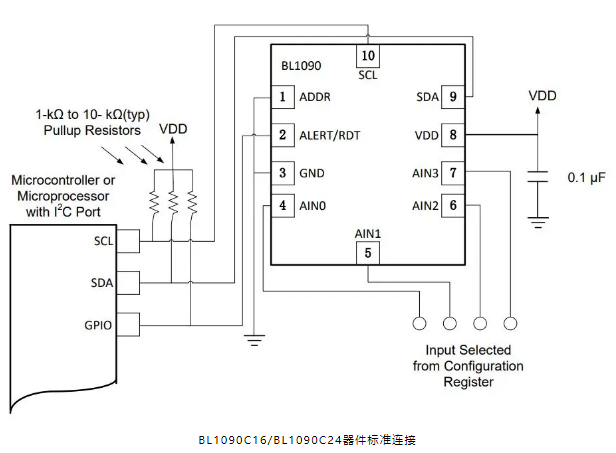

BL1090C16/BL1090C24器件标准连接：

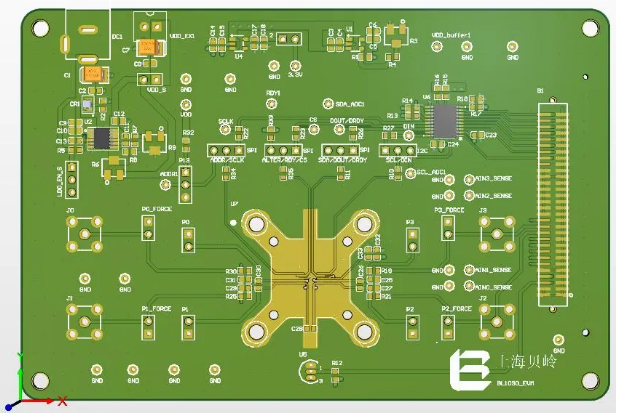

布局建议：
1.模拟和数字信号分离。
2.用铺地填充信号层上的空白区域。
3.提供良好的地平面返回路径。
4.在电源上使用旁路电容，以降低高频噪声。
5.具有差分连接的模拟输入必须跨接一个电容器。
南山电子是上海贝岭公司授权代理商，欢迎咨询选购上海贝岭高精度低功耗模数转换器BL1090系列，如需产品详细的规格书或最新报价，请咨询南山半导体官方网站在线客服。
