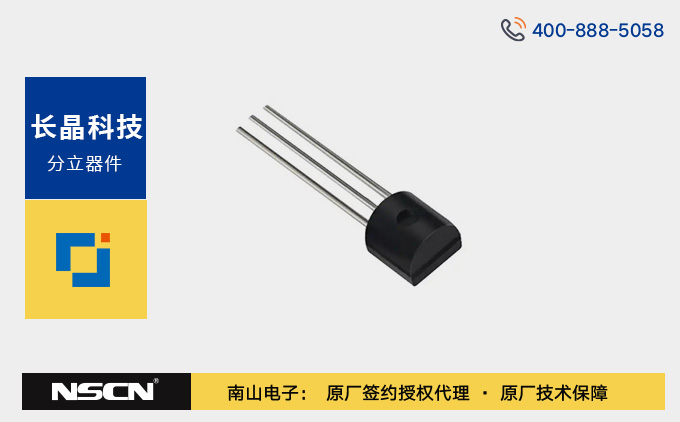

长晶科技2N3904与2N3906互补型小信号三极管实用指南
长晶科技2N3904与2N3906是一对互补型小信号三极管，广泛适配消费电子、工业控制、家电等领域。其中2N3904为NPN型，2N3906为PNP型，二者参数互补，可灵活搭配用于放大、开关等电路场景。基于长晶科技成熟的半导体工艺，两款三极管具备高电流增益、低功耗、宽温度适应性等特点，能满足中小型电子设备对信号控制的稳定需求，是电子设计中性价比极高的基础器件。作为长晶科技授权代理商，南山电子备有2N3904和2N3906的充足现货和样品，可快速满足您的采购需求。
核心优势：
- 通用性强：覆盖绝大多数低功率放大与开关应用需求。
- 性能稳定：参数一致性好，工作稳定可靠。
- 性价比高：成本效益显著，易于大规模采购。
- 易于使用：标准TO-92封装，便于手工焊接和自动化贴装。
2N3904/2N3906关键参数速查：
| 参数 | 2N3904 (NPN) | 2N3906 (PNP) |
|---|---|---|
| 极性 | NPN | PNP |
| 最大集电极-发射极电压 (Vceo) | 40V | -40V |
| 最大集电极电流 (Ic) | 200mA | -200mA |
| 最大功耗 (Pd) | 625mW | 625mW |
| 直流电流增益 (hFE) | 100 - 300 (典型值) | 100 - 300 (典型值) |
| 封装形式 | TO-92 | TO-92 |
| 工作温度范围 | -55℃ ~ +150℃ | -55℃ ~ +150℃ |
典型应用领域：
这对互补三极管的应用范围极其广泛，是构建基础电子电路的常客，尤其擅长于：
- 信号放大：用于音频前级、传感器信号放大等低功率放大电路。
- 开关控制：驱动LED指示灯、小型继电器、蜂鸣器或其他低功率负载的通断。
- 逻辑电平转换：在不同电压逻辑系统（如5V与3.3V）之间提供简单的接口转换。
- 逻辑门电路：构建非门、与非门、或非门等基础逻辑功能。
- 脉冲与波形整形：在定时器、振荡器等电路中发挥作用。
长晶科技授权代理商南山电子提供全系列长晶产品的选型指导、样品支持以及批量现货供应。最新价格与选型资料，欢迎致电400-888-5058或访问南山电子官网 www.nscn.com.cn获取。
