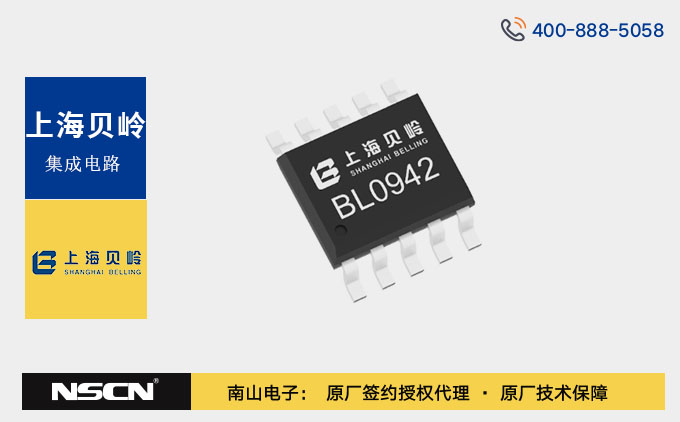

上海贝岭BL0942免校准电能计量芯片：极简外围设计驱动物联网能耗管理革新
随着物联网设备数量激增，用电管理智能化需求日益凸显。上海贝岭BL0942电能计量芯片以创新的免校准设计和极简外围架构，为智能家居、充电桩、工业监测等领域带来突破性解决方案。
BL0942是一款免校准高精度电能计量芯片，为智能电表等设备核心组件。其内置时钟免校准，出厂增益误差＜1%，简化生产、降低成本，3.3V稳定运行。集成多路模块与专用电路，精准测量电流、电压等参数。性能出色，测量范围广、精度高，静态电流仅50μA。支持SPI、UART通信，工作温度-40℃-+85℃，为能源计量管理提供可靠方案。适用于智能电表、插座式功率计、工业能耗监测系统、智能家居能源管理设备等领域。
相比传统方案的优势：
- 极简外围电路，降低设计与BOM成本；
- 电流快速监测，过流响应时间可设（10mS~320mS），助力过载快速保护；
- 电压/电流过零输出，支持过零拉合闸，减少继电器电弧粘连；
- UART支持多片级联，可扩展4路独立测量；
- 内置波形寄存器，支持负载类型识别与用电质量分析。
核心特点：
- 集成2路高精度Σ-Δ ADC
- 输出电流/电压有效值、快速电流有效值、有功功率、电能、频率
- 出厂增益误差＜1%，支持免校准
- 过流监控，阈值、时间可配置
- 电压/电流过零信号输出
- 内置波形寄存器，支持负载分析
- 通信接口：SPI/UART

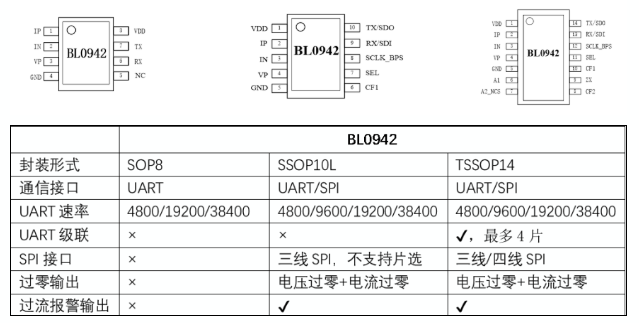

- SOP8/SSOP10L/TSSOP14L 封装
实际应用：

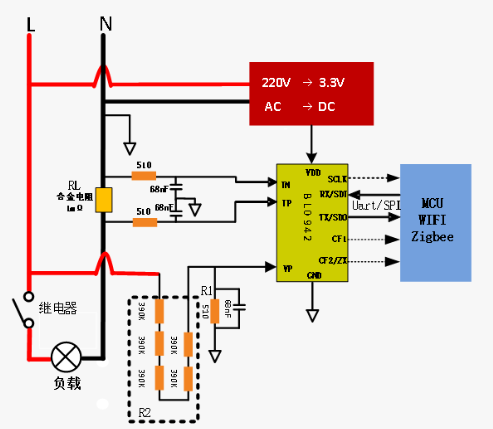

单路测量应用：电阻采样方式、非隔离AC-DC电源，成本低，用于智能路灯、智能家居、充电桩等应用。

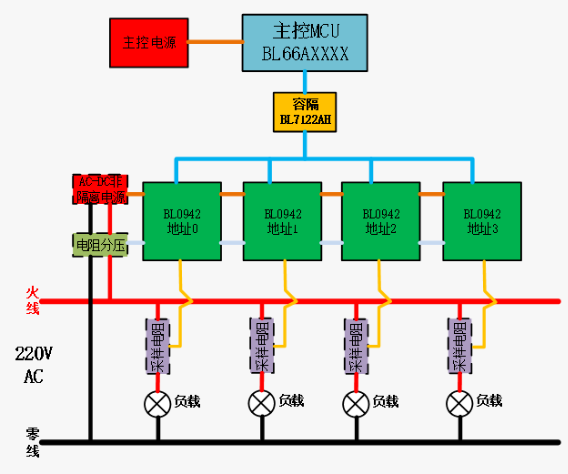

单相多路负载独立测量应用：电阻采样方式、非隔离AC-DC电源，最多4颗芯片，与主控MCU通过2通道数字隔离芯片BL7122AH（隔离耐压3.5kV）进行UART通信，实现数据交互，用于智能插排、校园表、工业仪表等应用。
作为一款面向物联网前端的电能计量芯片，BL0942以免校准、高精度和接口灵活的特点，为智能电表、插座功率计、能耗监测和家居能源管理系统提供了可靠的电参量采集方案。
