新洁能NCE40H21:高性能N沟道增强型功率MOSFET
新洁能NCE40H21是由无锡NCE功率有限公司生产的一款高性能N沟道增强型功率MOSFET,它采用了先进的沟槽技术与设计,能够提供出色的导通电阻(RDS(ON))和低栅极电荷,适用于多种应用场合。
基本特性
电气参数:NCE40H21的漏源电压(VDS)为40V,连续漏极电流(ID)可达210A。在VGS=10V时,其导通电阻(RDS(ON))小于2.3mΩ;在VGS=4.5V时,RDS(ON)小于3.2mΩ。此外,它还具有高密度单元设计,实现了超低的RDS(ON),并且具备完全表征的雪崩电压和电流,稳定性好,均匀性高,具有高EAS(雪崩能量)能力。

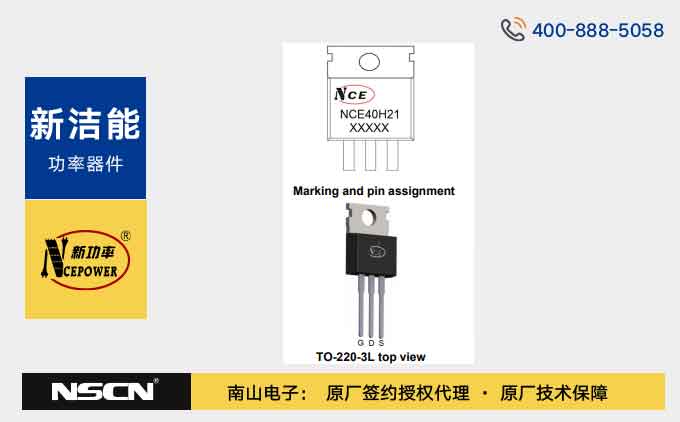

封装与散热:该产品采用TO2203L封装,这种封装形式有利于良好的散热性能,能够满足高功率应用的需求。
应用领域
NCE40H21适用于多种应用场景,包括但不限于:
功率开关应用:可用于需要高效功率转换和控制的电路中,例如电源管理模块、电机驱动等,能够快速、准确地控制功率的通断,提高系统的能效和可靠性。
硬开关和高频电路:在高频开关电源、逆变器等高频电路中表现出色,其低栅极电荷和快速的开关特性有助于减少开关损耗,提高电路的转换效率,同时能够承受较高的开关频率,保证电路的稳定运行。
不间断电源(UPS):在UPS系统中,NCE40H21可以作为关键的功率器件,确保在市电中断时能够快速切换到备用电源,并且在持续供电过程中保持稳定的输出功率,为设备提供可靠的电力保障。
电气特性与动态性能
导通特性:在VGS=10V、ID=20A的条件下,其导通电阻(RDS(ON))的典型值为1.9mΩ,最大值为2.3mΩ;在VGS=4.5V、ID=20A时,RDS(ON)的典型值为2.45mΩ,最大值为3.2mΩ。这表明该MOSFET在不同栅极电压下都能保持较低的导通电阻,从而降低导通损耗,提高电路效率。
动态特性:输入电容(Clss)为8300pF,输出电容(Coss)为1145pF,反向传输电容(Crss)为998pF。这些电容参数较小,有助于减少开关过程中的寄生效应,提高开关速度和电路的动态性能。
开关特性:在VDD=30V、RL=15Ω、RG=2.5Ω、VGS=10V的条件下,开通延迟时间(td(on))为15ns,开通上升时间(tr)为40ns;关断延迟时间(td(off))为100ns,关断下降时间(tf)为32ns。总栅极电荷(Qg)为179.5nC,栅极源极电荷(Qgs)为27.6nC,栅极漏极电荷(Qgd)为40.9nC。这些参数表明NCE40H21具有快速的开关能力,能够有效减少开关损耗和电磁干扰。
安全与可靠性
雪崩能力:NCE40H21具有单脉冲雪崩能量(EAS)为2500mJ的能力,能够承受一定程度的过载和异常情况,增强了器件在复杂工作环境下的可靠性。
测试与认证:该产品经过了100%的UIS(雪崩)测试和ΔVds测试,确保了其在生产过程中的质量和一致性,为用户提供了可靠的保障。
封装信息与注意事项
封装形式:采用TO2203L封装,这种封装形式结构紧凑,散热性能良好,适合高功率、高密度的应用场景。
使用注意事项:虽然NCE40H21具有高性能和高可靠性,但在使用时仍需注意其最大额定值和工作条件范围,避免超过规格参数导致设备损坏。此外,用户在将其应用于特定产品或设备时,应进行充分的评估和测试,以确保其性能和功能符合实际需求。
