U74LVC245G：替代SN74LVC4245APW和74LVC4245APW的国产总线收发器

发布时间：2025-05-08 品牌：友顺(UTC) 浏览量：142

总线收发器作为数据交互的核心桥梁，其兼容性、稳定性及性价比备受工程师关注。UTC 友顺推出的U74LVC245G：替代 SN74LVC4245APW 和 74LVC4245APW 的国产总线收发器，作为一款高性能双电源 8 路总线收发器，凭借与 TI SN74LVC4245APW、NXP 74LVC4245APW 完全兼容的功能特性及电气参数，成为混合电压系统中替代国际品牌的理想方案。尽管其封装形式为 TSSOP-20，与 TI/NXP 型号的 TSSOP24 存在差异，但通过合理的设计调整，仍能实现高效替代。

U74LVC245G 是一款支持双向异步通信的 8 位总线收发器，具备同相三态输出功能，可在 3.3V 与 5V 总线之间实现无缝数据传输。其设计初衷是解决多电压域系统中总线电平转换与信号隔离的难题，支持 A、B 两端独立供电（电压范围 1.65V~5.5V），允许两端以不同电压工作，完美适配 3V 微控制器与 5V 外设的连接场景。

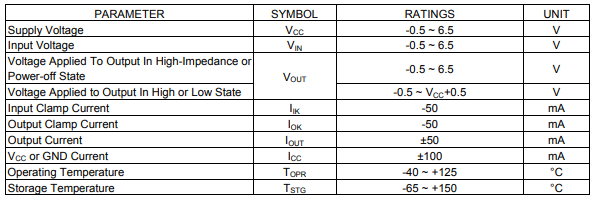

U74LVC245G核心优势：

双向异步通信，灵活适配多场景
U74LVC245G 支持非对称数据传输，无需时钟同步，可在异步总线（如并行数据总线、I/O 扩展接口）中实现高效数据交互。其典型传输延迟仅 12ns（5V 供电时），确保高速信号的稳定传输，满足实时控制、高速数据采集等场景需求。
宽电压范围，无缝对接混合系统
器件 A、B 两端电源电压（VCCA、VCCB）可独立设置，支持 1.65V~5.5V 全范围输入输出，兼容 LVTTL/LVCMOS 电平标准。无论是 3.3V 的 MCU 与 5V 的 FPGA 互联，还是 5V 外设与 1.8V 逻辑电路的通信，U74LVC245G 均能通过自适应电平转换实现可靠连接。
低功耗设计，提升系统能效
在待机模式（OE = 高电平）下，器件静态电流仅 1μA（25℃时），有效降低系统待机功耗；工作时典型输入漏电流小于 1μA，避免总线负载过大，适合电池供电设备或对功耗敏感的嵌入式系统。
高抗干扰能力，保障信号完整性
输出端集成总线保持电路，可锁定未驱动输入引脚的电平状态，防止噪声干扰导致的误触发；同时支持热插拔保护，避免插拔过程中电压尖峰对器件的损坏，提升系统可靠性。
功能全兼容，替代方案灵活
U74LVC245G 的封装TSSOP-20，TI SN74LVC4245APW、NXP 74LVC4245APW的封装TSSOP24。尽管封装不同，U74LVC245G 的引脚定义与电气参数与 TI/NXP 型号完全一致。通过以下两种方式可实现替代：
PCB 布局调整：在原有 TSSOP24 焊盘基础上，仅需连接 20 个有效引脚，多余的 4 个引脚悬空或接地；
转接板设计：使用定制化转接板将 TSSOP20 转换为 TSSOP24 封装，实现物理兼容。
