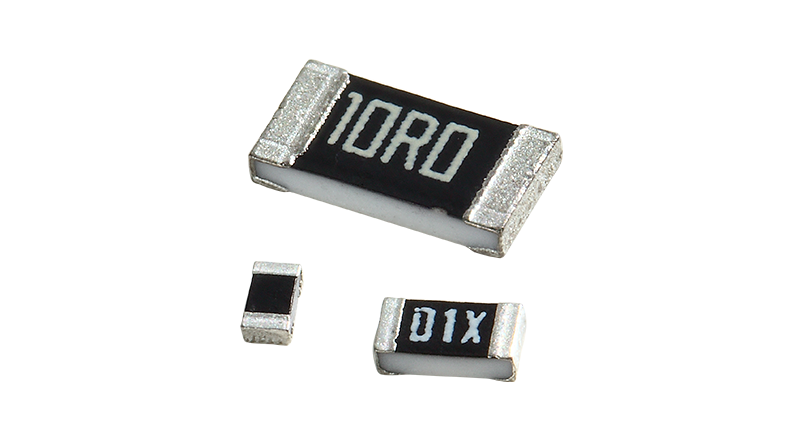

国巨薄膜精密电阻RT0805BR系列：高性能电路设计的理想选择
国巨RT0805BR系列属于薄膜芯片电阻，采用先进的薄膜工艺制造，具有高精度、高稳定性的特性。其阻值范围广泛，具备0.01%-1% 的超低公差和5-50 ppm/°C 的极低温度系数，能够满足不同应用场景对电阻精度和稳定性的严格要求。该系列电阻的尺寸为0805，是一种常见的表面贴装电阻封装形式，具有较小的体积和较高的安装密度，有助于节省电路板空间。国巨薄膜精密电阻RT0805BR系列可以细分为RT0805BRA07，RT0805BRB07，RT0805BRB10，RT0805BRB13，RT0805BRC07，RT0805BRD07，RT0805BRD10，RT0805BRD13，RT0805BRE07等。
电气性能参数：
- 工作温度范围：-55°C 至 +155°C
- 功率与电压承载能力：0805 尺寸额定功率 1/8W，最大工作电压 150V，过载电压 300V。
- 电阻值范围：覆盖 1Ω 至 3MΩ，支持 E-24/E-96 系列标准阻值，特殊需求可定制 E-192 系列阻值。
- 标记规则：0805 及以上尺寸采用四位数字标记，前三位为有效数字，第四位为零的个数（如 1002=10kΩ）。
选型与订购指南：
以该具体型号为例：RT 0805 B R B 07 20K L
- 系列标识：固定为 “RT”
- 尺寸代码：0805（对应 2.0mm×1.25mm 封装）
- 公差代码：B=±0.1%（RT0805BR 系列核心公差等级）
- 包装类型：R = 纸 / PE 卷带（常用），K = 压纹卷带（适合大尺寸）
- TCR 代码：A=5ppm/°C，B=10ppm/°C（如 BRB07 中 “B” 为 TCR 等级）
- 卷带尺寸：07=7 英寸（5000 片 / 卷），10=10 英寸（10000 片 / 卷），13=13 英寸（20000 片 / 卷）
- 电阻值：遵循 “XRXX”（1-9.76Ω）、“XXR”（10-976Ω）、“XKXX”（1-9.76kΩ）等规则（如 1R5=1.5Ω，10K=10kΩ）
- 默认代码：固定为 “L”
| RT0805BR系列薄膜电阻型号推荐 | |||
|---|---|---|---|
| RT0805BRA0710KL | RT0805BRB1310RL | RT0805BRD07180KL | RT0805BRE071K6L |
| RT0805BRA072KL | RT0805BRC07143RL | RT0805BRD072K67L | RT0805BRE071ML |
| RT0805BRB07200RL | RT0805BRC071K5L | RT0805BRD072K67L | RT0805BRE07200RL |
| RT0805BRB0720KL | RT0805BRC07220RL | RT0805BRD074K75L | RT0805BRE0720KL |
| RT0805BRB072K32L | RT0805BRC07768KL | RT0805BRD1321KL | RT0805BRE072K49L |
| RT0805BRB072K49L | RT0805BRD07102KL | RT0805BRD1343RL | RT0805BRE072K49L |
南山电子为国巨电阻授权代理商，欢迎咨询选购国巨RT0805BR系列薄膜精密电阻，如需选型支持和小批量样品，请联系南山半导体官方网站在线客服。
