新洁能P-Channel增强型功率MOSFET管NCE3401AY在电源管理系统中的应用

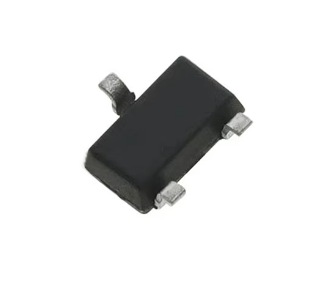

新洁能NCE3401AY是一款P-Channel增强型功率MOSFET，凭借其低导通电阻、低栅极电荷和低至2.5V的栅极电压操作能力，在电源管理系统中具有广泛的应用。以下是其在电源管理系统中的主要应用场景：

1.电源开关

NCE3401AY可用作电源开关，控制电源的通断。其低导通电阻（RDS(ON)）在不同栅极电压下表现出色，如在VGS=-2.5V时小于120mΩ，VGS=-4.5V时小于65mΩ，VGS=-10V时小于52mΩ。这使得在电源开启时，能够高效地传输电流，减少能量损耗，提高电源系统的效率。

2.电池保护

在电池管理系统中，NCE3401AY可用于过充电、过放电、过电流和短路保护。其高电流处理能力（连续漏极电流ID为-4.4A，脉冲漏极电流IDM为-30A），使其能够承受电池充放电过程中的电流冲击，确保电池的安全使用。

3.PWM调制

NCE3401AY适用于PWM应用，能够根据PWM信号快速切换开关状态，实现对电源输出功率的精确控制。其动态特性（如输入电容Clss为950pF，输出电容Coss为115pF），使其在高频PWM调制中表现出色，适用于开关电源、DC-DC转换器等电源管理电路。

4.负载开关

作为负载开关，NCE3401AY能够快速响应负载的变化，实现对负载的快速通断控制。其低导通电阻和高电流处理能力，使其能够在负载变化时保持稳定的电压输出，提高电源系统的可靠性和稳定性。

5.电源逆变器

在电源逆变器中，NCE3401AY可用于实现直流到交流的转换。其高功率和电流处理能力，使其能够承受逆变过程中产生的高电流和高电压，确保逆变器的稳定运行。

6.电压转换

NCE3401AY可用于电压转换电路中，实现不同电压等级之间的转换。其低导通电阻和低栅极电荷，使其在电压转换过程中能够减少能量损耗，提高转换效率。

7.电源管理模块

在电源管理模块中，NCE3401AY可用于实现多种电源管理功能，如电源选择、动态电压调节、电源开关时序控制等。其高电流处理能力和低导通电阻，使其能够满足电源管理模块对高效率和高可靠性的要求。

新洁能NCE3401AY电气参数

漏源电压（VDS）：-30V，能够承受较高的反向电压，确保在多种电路环境下稳定工作。

连续漏极电流（ID）：-4.4A，具备较强的电流承载能力，满足大电流应用需求。

脉冲漏极电流（IDM）：-30A，短时间内可承受更大的电流冲击，增强了器件的瞬态性能。

导通电阻（RDS(ON)）：在不同栅极电压下表现出色，VGS=-2.5V时小于120mΩ，VGS=-4.5V时小于65mΩ，VGS=-10V时小于52mΩ，低导通电阻有助于降低功耗，提高电路效率。

栅极阈值电压（VGS(th)）：范围在-0.7V到-1.3V之间，确保在低电压控制信号下能够可靠地开启。

动态特性：输入电容（Clss）为950pF，输出电容（Coss）为115pF，反向转移电容（Crss）在特定条件下为75pF，这些电容参数影响开关速度和开关损耗。

开关特性：包括开启延迟时间（td(on)）7ns、上升时间（tr）3ns、关闭延迟时间（td(off)）30ns、下降时间（tf）12ns，以及总栅极电荷（Qg）9.5nC，这些参数决定了器件在开关过程中的性能，对于PWM等高频应用至关重要。

NCE3401AY在电源管理系统中的应用，主要得益于其低导通电阻、低栅极电荷、高电流处理能力和宽栅极电压范围等特性。这些特性使其能够在多种电源管理场景中高效、稳定地工作，提高电源系统的性能和可靠性。
