君耀TVS二极管5.0SMDJ系列广泛应用于电子电路的过压保护

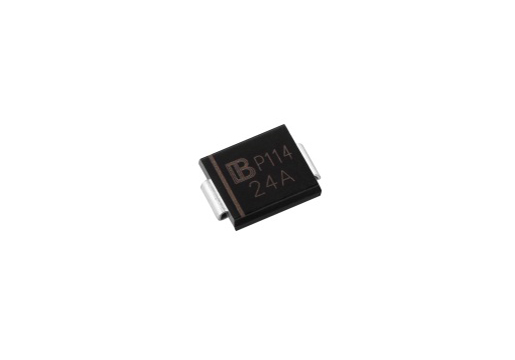

君耀TVS 5.0SMDJ系列是一种高性能的瞬态电压抑制二极管，广泛应用于电子电路的过压保护。该系列产品采用标准的表面贴装型SMC封装，具有极快的响应时间（亚纳秒级）和高达5000W的峰值脉冲功率能力。其设计旨在为各种接口提供保护，使其免受雷击和其他瞬态电压事件的侵害。
产品特性
1. 高功率与快速响应：5.0SMDJ系列的峰值脉冲功率为5000W，使用10/1000微秒波形，能够快速响应瞬态电压。
2. 低漏电与高钳制能力：该系列产品具有低反向漏电流，最大反向漏电流通常在微安级别，同时具备优秀的钳制能力。
3. 封装与环保：采用玻璃钝化芯片和模制塑料封装，符合RoHS标准。
4. 单向与双向保护：提供单向和双向保护单元，适用于不同的电路需求。
电气参数
- 工作电压范围：11V至250V。
- 峰值脉冲电流：不同型号的Ipp范围为12.3A至275A。
- 最大钳位电压：在不同型号中，最大钳位电压（Vc）会根据型号而变化。
- 最大反向工作电压：根据型号不同，最大反向工作电压（Vrwm或Vr）也有所不同。
- 测试电流与反向击穿电压：测试电流（It）决定了TVS的反向击穿电压（Vbr）。
推荐型号
5.0SMDJ12A、5.0SMDJ16CA、5.0SMDJ24CA、5.0SMDJ30CA、5.0SMDJ30CA-AT、5.0SMDJ33A、5.0SMDJ33CA、5.0SMDJ36CA、5.0SMDJ40CA、5.0SMDJ45CA、5.0SMDJ48CA、5.0SMDJ51A、5.0SMDJ64A、5.0SMDJ90CA。
应用领域
5.0SMDJ系列适用于多种领域，包括但不限于：
- 通信设备：保护通信接口免受瞬态电压损害。
- 计算机：用于电源和接口保护。
- 工业设备：在工业环境中提供稳定的过压保护。
- 消费电子：保护消费电子产品中的敏感电路。
封装与尺寸
- 封装类型：采用DO-214AB（SMC）封装。
- 尺寸：具体尺寸数据包括A、B、C等多个参数的最小值和最大值。
供货情况
5.0SMDJ系列通常以3000只/13寸盘的形式供货，并且提供样品供客户索取。
君耀TVS 5.0SMDJ系列凭借其高功率、快速响应和优秀的钳制能力，成为电子电路过压保护的理想选择。其广泛的应用范围和灵活的封装形式，使其能够满足不同行业的需求。
