国巨PT0402系列电流感测电阻:PT0402FR-07,PT0402FR-7T,PT0402FR-7W, PT0402JR-07,PT0402JR-7W,PT0402-R-07

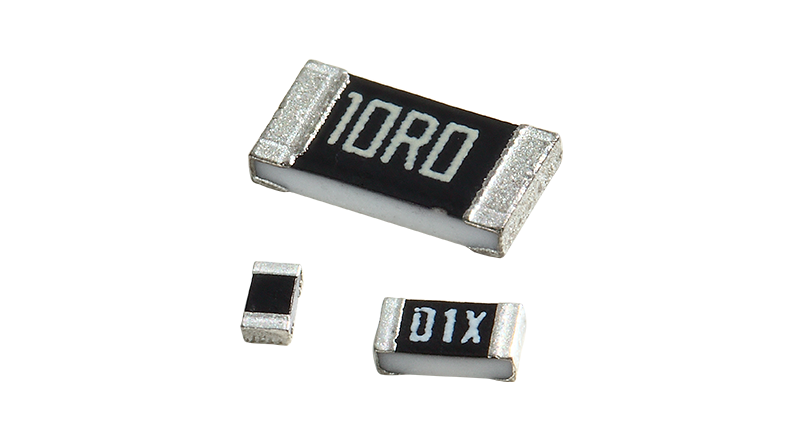

国巨 PT 系列聚焦于低 TCR、高功率密度的电流感测应用,0402 封装作为其中最小尺寸规格(尺寸 1.00 mm×0.50mm×0.35mm),专为空间受限的精密电路设计。其采用厚膜工艺制造,以高等级陶瓷基板为主体,内部金属电极与电阻浆料结合,通过激光修调实现精准电阻值,外部为无铅端子,符合 RoHS 与无卤素标准,满足全球环保要求。国巨PT 0402系列电流感测电阻:PT0402FR-07,PT0402FR-7T,PT0402FR-7W, PT0402JR-07,PT0402JR-7W,PT0402-R-07等系列电阻均通过 AEC-Q200 车规认证,具备卓越的耐高温、潮湿和机械应力性能,适用于严苛的汽车电子环境。

核心优势:高精度、高可靠性与环境适应性
1. 低温度系数(TCR),稳定感测电流
0402 封装的 TCR 表现随电阻值范围不同而优化,精准的分档设计确保了不同阻值区间的温度稳定性:
50mΩ≤R<68mΩ:±600ppm/°C
68mΩ≤R<100mΩ:±300ppm/°C
100mΩ≤R<1Ω:±200ppm/°C
2. 多功率等级与高额定电流
提供 1/16W、1/8W、1/6W 三种功率等级,对应额定电流分别为 3A(10mΩ)、5A(50mΩ)及更高,满足不同负载场景需求。
3. 卓越的可靠性与环保合规
防潮等级:MSL 1 级,无需烘烤即可直接焊接,简化生产流程。
测试认证:通过温度循环、湿热老化、热冲击等严苛测试,阻值变化率≤±(1.0%+0.0005Ω),机械应力下无可见损伤,适合长期高负荷运行。
环保特性:无铅、无卤素,符合欧盟 RoHS 2.0 与 JEDEC J-STD-020 标准,助力绿色制造。
电气特性:精准定义与灵活选型

应用场景:小尺寸适配多元场景
1. 消费电子:精密电流监测
在智能手机、可穿戴设备中,0402 封装可嵌入电池管理系统(BMS),实时监测充放电电流,确保电池安全;或用于快充转换器,精准控制电流输出,提升充电效率。
2. 汽车电子:严苛环境下的可靠传感
凭借 AEC-Q200 认证,适用于汽车仪表盘、ADAS 系统、车载充电器(OBC)等,在高温、振动环境中稳定工作,支持电机控制与电源管理的高精度电流检测。
3. 工业与通信:高效电源管理
在服务器主板、通信基站电源模块中,可监测大电流回路,配合过流保护机制,提升系统稳定性;亦适用于打印机设备的驱动电路,确保电机电流精准控制。
PT0402系列电流感测电阻型号推荐 | |||
---|---|---|---|
PT0402-R-070RL | PT0402JR-7W0R05L | PT0402FR-7W0R33L | PT0402FR-7T0R11L |
PT0402JR-7W0R91L | PT0402JR-070R82L | PT0402FR-7W0R15L | PT0402FR-7T0R07L |
PT0402JR-7W0R3L | PT0402JR-070R75L | PT0402FR-7W0R07SL | PT0402FR-070R75L |
PT0402JR-7W0R36L | PT0402JR-070R36L | PT0402FR-7T0R91L | PT0402FR-070R47L |
PT0402JR-7W0R11L | PT0402JR-070R24L | PT0402FR-7T0R5L | PT0402FR-070R25L |
PT0402JR-7W0R13L | PT0402JR-070R11L | PT0402FR-7T0R22L | PT0402FR-070R12L |
南山电子为国巨电阻授权代理商,欢迎咨询选购国巨PT0402系列电流感测电阻,如需选型支持和小批量样品,请联系南山半导体官方网站在线客服。
-
